Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 2. | Снимите подогреваемый датчик кислорода - положение 2. См. Замена обогреваемого кислородного датчика - Датчик 2 . |
| 3. | Обеспечить опору для выхлопного глушителя (1). |
| 4. | Отвернуть 2 гайки (3) крепления каталитического нейтрализатора от глушителя выхлопной системы. |
| 5. | Отвернуть каталитический нейтрализатор (4) от глушителя выхлопной системы (1). |
| 6. | Снимите уплотнение (2). |
| 7. | Снять 3 гайки крепления каталитического нейтрализатора к трехходовому каталитическому нейтрализатору (4). |
| 8. | Снять каталитический нейтрализатор (1) с трехходового каталитического нейтрализатора (3). |
| 9. | Снять и УТИЛИЗИРОВАТЬ прокладку (2). |

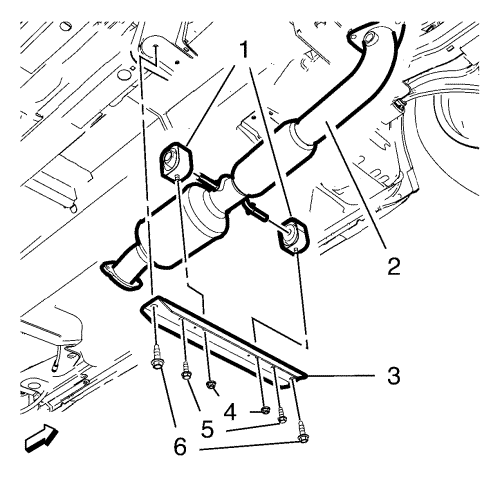

| 10. | Выкрутить 2 болта (5). |
| 11. | Выкрутить 2 болта (6). |
| 12. | Снять 2 подвесных кронштейна (3) каталитического нейтрализатора вместе с каталитическим нейтрализатором (2). |
| 13. | Отвернуть 2 гайки (4) изолятора каталитического нейтрализатора. |
| 14. | Снять 2 изолятора (1) с каталитического нейтрализатора (2). |
| 1. | Установить 2 изолятора (1) на каталитический нейтрализатор (2). |
| 2. | Установить подвесной кронштейн (3) на каталитический нейтрализатор (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Завернуть 2 гайки (4) изолятора каталитического нейтрализатора и затянуть их с моментом затяжки 22 n·m (16 фунт-футов). |
| 4. | Завернуть 2 болта M8 (5) кронштейна подвески передней выхлопной трубы и затянуть с моментом затяжки 22 n·m (16 фунт-футов). |
| 5. | Установить 2 болта приводной рамы M10 (6) и затянуть сначала с моментом затяжки 60 n·m (44 фунт-футов). |
| 6. | Окончательно затянуть 2 болта приводной рамы M10 (6) на 30-45 градусов с помощью угломера en-45059 . |
| 7. | Установить НОВУЮ прокладку (2). |
| 8. | Установить каталитический нейтрализатор (1) на трехходовой каталитический нейтрализатор (3). |
| 9. | Установить 3 гайки крепления (4) каталитического нейтрализатора к трехходовому каталитическому нейтрализатору и затянуть их с моментом 28 n·m (21 фунт-футов). |
| 10. | Установить прокладку (2). |
| 11. | Установить каталитический нейтрализатор (4) на глушитель выхлопной системы (1). |
| 12. | Завернуть 2 гайки (3) крепления глушителя выхлопной системы к каталитическому нейтрализатору и затянуть их с моментом затяжки 28 n·m (21 фунт-фут). |
| 13. | Снять опору выхлопного глушителя. |
| 14. | Установить подогреваемый датчик кислорода - положение 2. Использовать Замена обогреваемого кислородного датчика - Датчик 2 . |
| 15. | Опустить автомобиль. |
