Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снимите трехходовой каталитический нейтрализатор. См. Замена трехходового каталитического нейтрализатора |
| 2. | Снимите выпускную трубку радиатора. См. Выпускная трубка радиатора, замена |
| 3. | Снять крышку водяного насоса. См. Замена крышки водяного насоса |

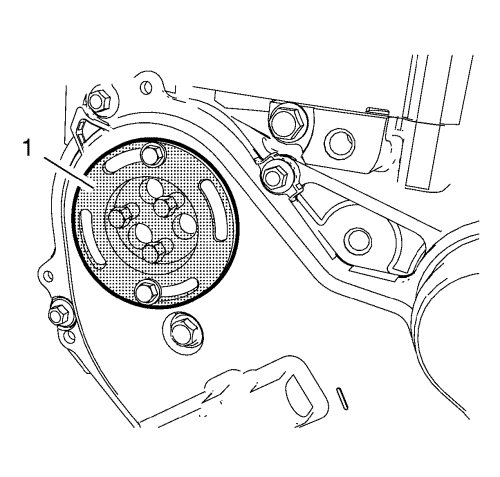

| 4. | Установить стопорный инструмент en-44602 (1) на звездочку насоса охлаждающей жидкости. |

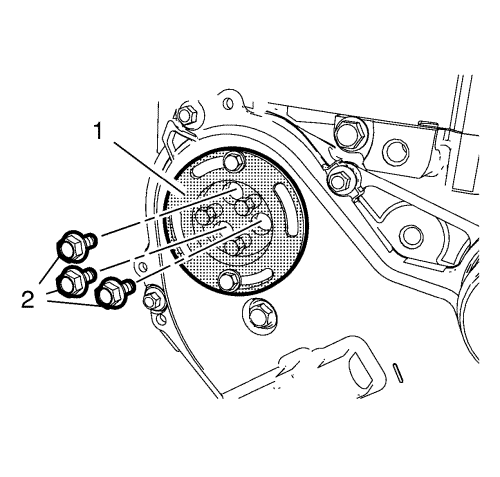

| 5. | Снять 3 болта звездочки насоса охлаждающей жидкости (2) со звездочки насоса охлаждающей жидкости посредством стопорного инструмента en-44602 (1). |
| Примечание: Не вынимать болты из отверстий в передней крышке. |

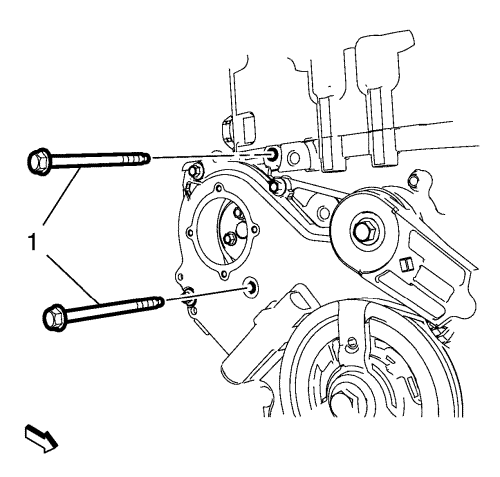

| 6. | Полностью открутить 2 болта (1) насоса охлаждающей жидкости из передней крышки двигателя. |

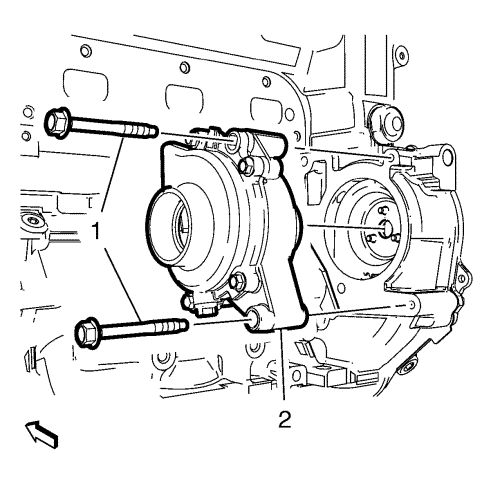

| 7. | Извлечь 2 болта насоса охлаждающей жидкости (1) и снять насос охлаждающей жидкости (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 1. | Установить насос охлаждающей жидкости (2) и 2 болта насоса охлаждающей жидкости (1) и затянуть с моментом затяжки 23 n·m (17 фунт-футов). |
| 2. | Вкрутить 2 болта (1) насоса охлаждающей жидкости в переднюю крышку двигателя и затянуть с моментом затяжки 23 n·m (17 фунт-футов). |
| 3. | Установить 3 болта звездочки насоса охлаждающей жидкости (2) с помощью стопорного инструмента en-44602 (1) и затянуть болты с моментом затяжки 8 n·m (71 фунт-дюйм). |
| 4. | Снять стопорный инструмент en-44602 (1) со звездочки насоса охлаждающей жидкости. |
| 5. | Установить крышку насоса охлаждающей жидкости. См. Замена крышки водяного насоса |
| 6. | Установите выпускную трубку радиатора. См. Выпускная трубка радиатора, замена |
| 7. | Установить трехходовой каталитический нейтрализатор. См. Замена трехходового каталитического нейтрализатора |
