Демонтаж трубы топливного распределителя и форсунок


Специальный инструмент


en-49248  Инструмент для демонтажа трубы топливного распределителя в сборе


Эквивалентные местные инструменты см. Специальный инструмент


          2591685

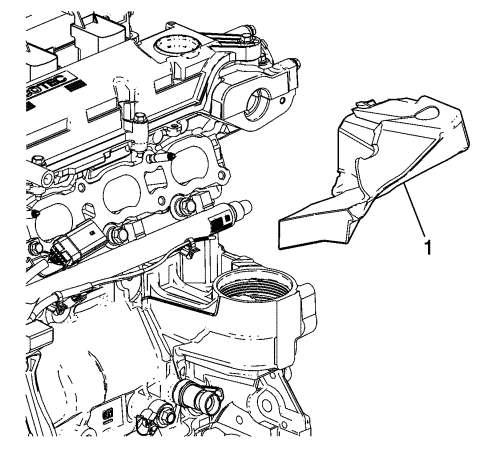

1. Отвернуть шумозащитный экран (1) крепления трубы топливного распределителя топливных форсунок.

          2591688
2. Отсоединить жгут проводов электропроводки от разъема жгута проводов трубы топливного распределителя.
3. Отсоединить все 4 электрических разъема топливных форсунок.
4. Отвернуть крепежные болты трубы топливного распределителя в сборе.
Примечание: Действуйте осторожно во избежание контакта со жгутом проводов трубы топливного распределителя во время установки специального инструмента и демонтажа трубы топливного распределителя.

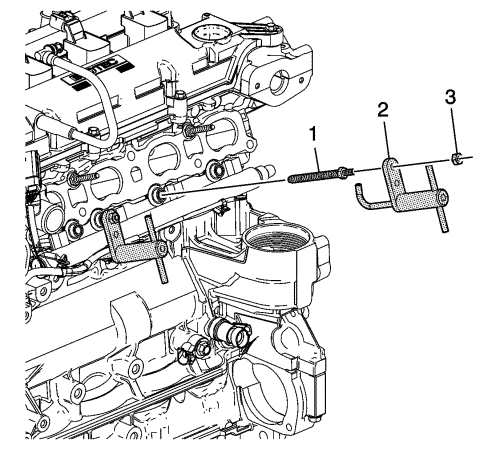

5. Установить пальцы  en-49248 (1) в 2 места установки центральных крепежных болтов трубы топливного распределителя в сборе. Затянуть пальцы с моментом затяжки 22 n·m (16 фунт-футов).
6. Установить съемник  en-49248 (2) на каждый палец и зацепить крюки к трубе топливного распределителя. Установить гайки (3) крепления съемника на пальцы и затянуть до плотной посадки.

          2206996

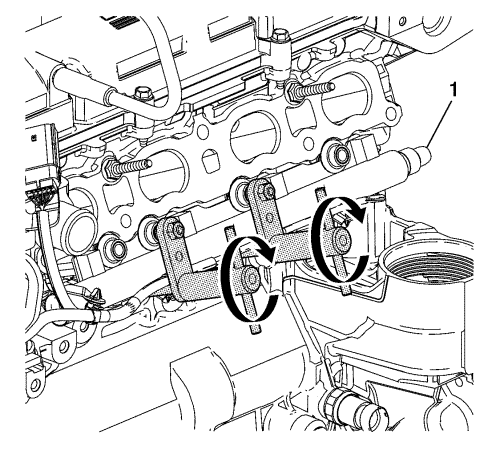

Примечание: EN-49248 поможет правильно снять трубу топливного распределителя в сборе. Убедиться, что выполнены следующие условия:
• Повернуть ручки одновременно, чтобы сразу вытащить трубу топливного распределителя вместе с осью топливных форсунок.
• НЕ перекручивайте во время вытягивания трубы топливного распределителя и форсунок в сборе.
7. С помощью съемника  en-49248 снять трубу топливного распределителя в сборе (1).
