| • | en-46116 Съемник/оправка для установки маслосъемных колпачков на штоки клапанов |
| • | en-47632 Инструмент для чистки |
| • | en-48247 Переходник для сжатия пружин клапанов |
| • | en-49074 Универсальный инструмент для сжатия пружин клапанов |
| • | en-50453 Переходник компрессии воздуха |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять 16 коромысел клапанов. См. Замена коромысла клапана |
| 2. | Очистить уплотнительные поверхности топливной форсунки в головке цилиндров чистящим инструментом en-47632 (1) с применением указанной ниже процедуры. |
| • | сначала с помощью щетки разрыхлить грязь, |
| • | затем губкой стереть грязь. |
| 3. | Установить переходник en-50453 (1) на цилиндр 1. |
| 4. | Установить кронштейн (2) топливных форсунок. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Завернуть болт (3) кронштейна топливных форсунок и затянуть его с моментом затяжки 20 n·m (15 фунт-футов). |

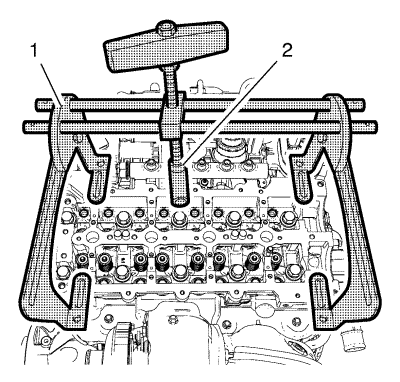

| 6. | Установить устройство сжатия en-49074 (1) с переходником en-48247 (2). |
| Примечание: Следующая операция будет заключаться в удержании клапана в посаженном положении, не давая ему упасть внутрь цилиндра. |
| 7. | Подсоединить шланг сжатого воздуха к переходнику en-50453 . |
| 8. | Продуть цилиндр (1) сжатым воздухом. |
|
Примечание:
Переходник en-48247 следует располагать параллельно фиксаторам клапана во избежание повреждения инструментов или компонентов клапанного механизма. |
| 9. | Сжать вниз пружину клапана вместе с верхним фиксатором пружины клапана так, чтобы на сухари клапана не действовала сила пружины. Снять сухари клапана. |
| 10. | Снять тарелку пружины клапана и пружину клапана. |
| 11. | Снять маслосъемные колпачки штоков клапанов . Использовать съемник/оправку для установки en-46116 (1). |
| 1. | Установить НОВЫЕ маслосъемные колпачки на штоки клапанов. Использовать съемник/оправку для установки en-46116 (1). |
| 2. | Установить фиксатор пружины клапана и пружину клапана. |
| Примечание: Проверить, что в цилиндр подается сжатый воздух. |
| 3. | Слегка нажать вниз устройство сжатия en-49074 (1) с переходником en-48247 так, чтобы сухари клапана четко зафиксировались на штоке клапана. |
| 4. | Отсоединить шланг сжатого воздуха от переходника en-50453 . |
| 5. | Повторить процедуру для цилиндра 2, 3 и 4. |
| 6. | Снять устройство сжатия en-49074 (1) с переходником en-48247 (2). |
| 7. | Отвернуть болт (3) кронштейна топливных форсунок. |
| 8. | Снять кронштейн (2) топливных форсунок. |
| 9. | Снять переходник en-50453 (1) с цилиндра 1. |
| 10. | Установить 16 коромысел клапанов. См. Замена коромысла клапана |
