Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и должным образом подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 2. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 3. | Снять оба болта (1) тормозного шланга, крепящие шланг к кронштейну заднего тормозного суппорта. |
| 4. | Снять 2 болта крепления троса заднего стояночного тормоза (1) с задней оси. |
| 5. | Снять 4 крепежных болта (1) подшипника/ступицы колеса. |
| 6. | Не отсоединяя гибкий гидравлический тормозной шланг, снять подшипник/ступицу и тормозной механизм в сборе (2), подняв узел вверх, и закрепить подшипник/ступицу и тормозной механизм в сборе прочной проволокой (1) или аналогичным креплением. |
| 7. | Подпереть заднюю ось гидравлической подъемной платформой. |
| 8. | Удалить нижние болты амортизатора. См. Замена амортизатора . |
| 9. | Опустить гидравлическую подъемную платформу и снять задние витые пружины. См. Замена задней пружины . |

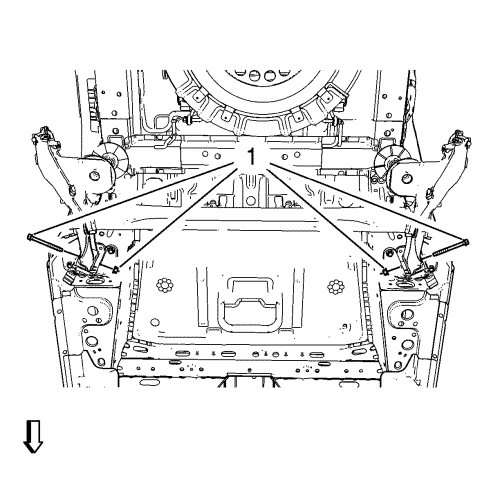

| 10. | Снять оба болта и обе гайки (1) втулок задней оси. |
| 11. | С помощью гидравлической подъемной платформы опустить заднюю ось (1) относительно автомобиля. |
| 12. | Снять изоляторы (1) гнезда задней витой пружины с оси. |
| 1. | Установить изоляторы (1) гнезда задней витой пружины на ось. |
| 2. | Поднять ось (1) на место. |
| 3. | Установить болты и гайки (1) втулок задней оси, не затягивая их. |
| Примечание: Болты и гайки втулок задней оси необходимо затягивать при нахождении оси на надлежащей высоте подвески. |
| 4. | С помощью подъемной платформы поднять ось на надлежащую высоту подвески, измеряя расстояние по вертикали между нижним краем верхнего гнезда пружины и нижней точкой паза в нижнем гнезде пружины: |
Параметр
Размер (a): 224 мм (8,82 дюйма)
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 5. | Затянуть НОВЫЕ стяжные болты втулок оси и НОВЫЕ гайки и затянуть их с моментом 70 n·m (52 фунт-фута) + 130° с помощью комплекта en-45059. |
| 6. | Установить задние витые пружины. См. Замена задней пружины . |
| 7. | Установить нижние болты амортизатора. См. Замена амортизатора . |
| 8. | Удалить гидравлическую подъемную платформу из-под задней оси. |
| 9. | Установить подшипник/ступицу и тормозной механизм в сборе. |
| 10. | Установить 4 НОВЫХ крепежных болта (1) подшипника/ступицы колеса и затянуть их с моментом 50 n·m (37 фунт-футов) + 40° с помощью комплекта en-45059. |
| 11. | Установить 2 болта (1) крепления троса заднего стояночного тормоза на заднюю ось и затянуть их с моментом 10 n·m (89 фунт-футов). |
| 12. | Установить оба болта (1) тормозного шланга, крепящие шланг к кронштейну заднего тормозного суппорта. |
| 13. | Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 14. | Опустить автомобиль. |
