Информация по обслуживанию

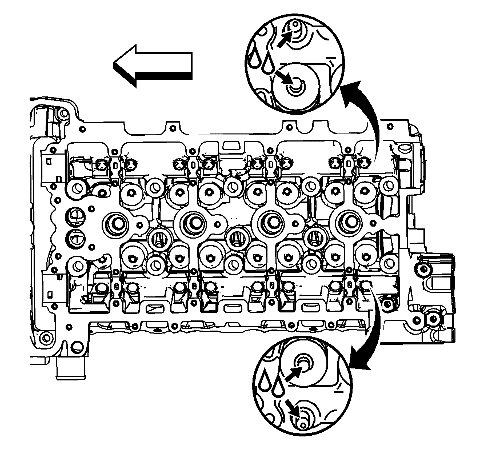

1.	Установить и смазать гидравлические компенсаторы зазора клапана в их отверстия в головке цилиндров. См. Клеи, жидкости, смазки и герметики

Примечание: Используемые роликовые балансиры должны возвращаться в исходное положение на распредвале. Если распределительный вал был заменен, то роликовые толкатели, приводимые в действие распределительным валом, также должны быть заменены.

3.	Поместить и смазать роликовые толкатели на наконечники стержней клапанов и на компенсаторы зазоров. См. Клеи, жидкости, смазки и герметики

При установке распредвалов убедиться в том, что засечка впускного распредвала находится в положении "10 часов" (2), а засечка выпускного распредвала – в положении "7 часов" (1). Поршень 1-го цилиндра должен находиться в положении верхней мертвой точки (ВМТ), при этом шпонка коленчатого вала должна находиться в положении 12 часов.

5.	Установить выпускной распредвал на верхнюю часть роликовых толкателей во вкладыши подшипников распредвала и смазать. См. Клеи, жидкости, смазки и герметики

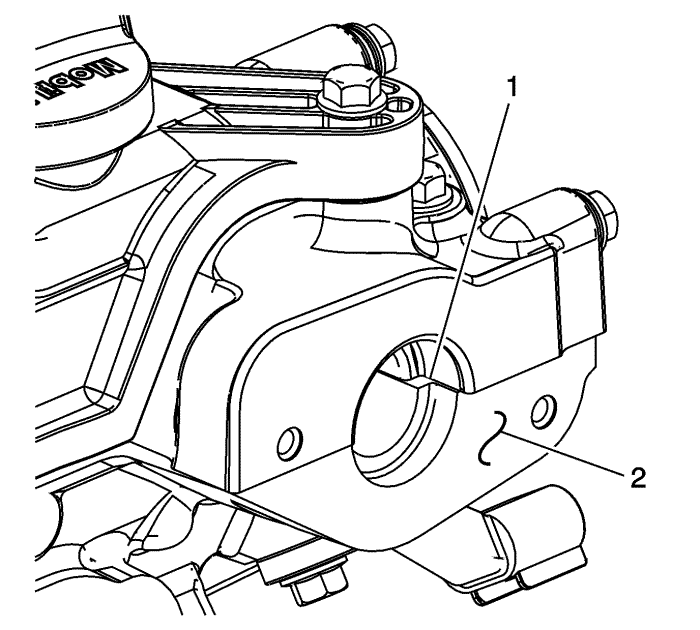

6.	Перед установкой крышек распредвала поверните сальник в канавке первого вкладыша распредвала так, чтобы линия разреза (1) находилась в положении примерно на 12:00 часов.

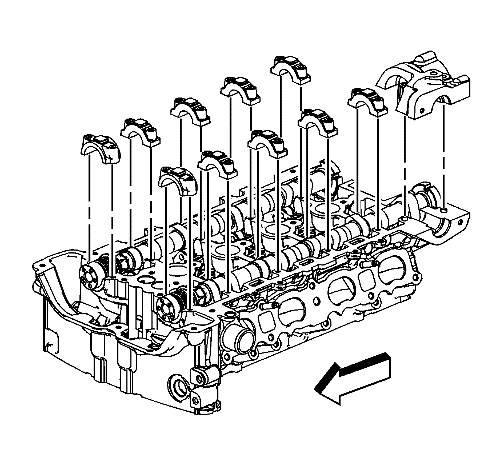

9.	Затяните болты крышки распредвала в 3 приема до их полной посадки. Затяните крышки распределительных валов с моментом затяжки 10 Н м (89 фунт-дюйм).

10.	Установить электромагнитный клапан (2) привода механизма установки положения выпускного распредвала. Затяните болт электромагнитного клапана (1) с моментом затяжки 10 n·m (89 фунт-дюймов).

1.	Установите гидравлические компенсаторы зазора клапана в их отверстия в головке цилиндров.

2.	Смазать гидравлические компенсаторы зазора в клапанах. См. Клеи, жидкости, смазки и герметики

4.	Поместить роликовые толкатели на наконечники стержней клапанов и на компенсаторы зазоров. Смазать роликовые толкатели. См. Клеи, жидкости, смазки и герметики

6.	Установить впускной распредвал на верхнюю часть роликовых толкателей во вкладыши подшипников распредвала и смазать. См. Клеи, жидкости, смазки и герметики

7.	Перед установкой крышек распредвала поверните сальник в канавке первого вкладыша распредвала так, чтобы линия разреза (1) находилась в положении примерно на 12:00 часов.

Примечание: Цилиндр номер 1 должен находиться в верхней мертвой точке (ВМТ), а шпоночный паз коленвала в положении на 12 часов.

10.	Затяните болты крышки распредвала в 3 приема до их полной посадки. Затяните крышки распределительных валов с моментом затяжки 10 Н м (89 фунт-дюйм).

Примечание: При установке важно убедиться в правильном взаимном расположении задней крышки подшипника и головки цилиндров, а также в том, что сопрягаемые поверхности установлены заподлицо.

•	Перед нанесением смазки следует убедиться в том, что с деталей удален весь уплотнительный материал, и на всех уплотнительных поверхностях нет мусора.

•	Установить и выровнять заднюю крышку в течение 20 минут после нанесения герметика.

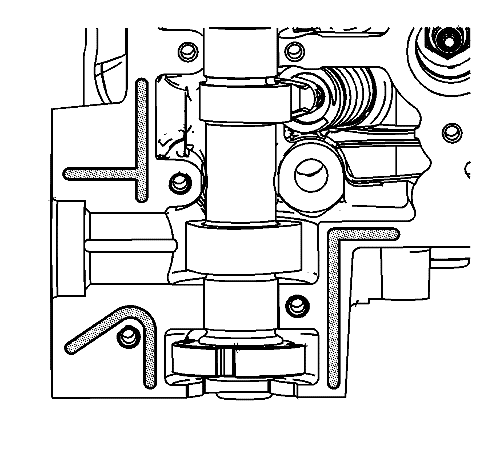

Примечание: Нанесите герметик во все места, помещая капли по центру направляющей.

•	Продолжите валик до точки 5 мм, размер а, как показано.

•	Когда направляющая по периметру крышки закончится, продолжите валик примерно на 4,0 мм за границы крышки.

•	Продолжите валик, размер c, до точки в 32 мм от края головки цилиндров, как показано.

•	Продолжите валик, размер d, до точки в 20 мм от края головки цилиндров, как показано.

11.	Нанести валик герметика толщиной 2,5 мм на головку цилиндра со стороны сопрягаемой поверхности задней крышки номер 6 впускного распредвала. См. Клеи, жидкости, смазки и герметики

13.	Удалите излишки герметика из отверстия (1) роликового толкателя топливного насоса и убедитесь, что в отверстии нет грязи. Не допускайте нахождение остатков герметика на поверхностях в головке цилиндров или любых других уплотнительных поверхностях.

15.	Убедиться, что уплотнение на накладной пластине головки цилиндров (1) не повреждено и в хорошем состоянии.

16.	Убедитесь, что уплотнительная поверхность пластины чистая и не содержит излишков герметика. Установите пластину (1), покрывающую отверстие задней головки цилиндров, и затяните болты до 10 n·m (89 фунт-дюймов).

17.	Установить электромагнитный клапан исполнительного устройства регулировки положения впускного распределительного вала (2). Затяните болт электромагнитного клапана (1) с моментом затяжки 10 n·m (89 фунт-дюймов).

Установка впускного и выпускного распределительного вала, крышки подшипников и механизма регулировки клапанного зазора (laf, lea или luk)

Распределительный вал выпускных клапанов Установка

Впускной распределительный вал, монтаж
