Информация по обслуживанию

Orlando

Демонтаж натяжителя и цепи привода газораспределительного механизма (laf, lea или luk)

Специальный инструмент

en-48953 Стопорный инструмент для привода распредвала

Эквивалентные местные инструменты см. Специальный инструмент .

1.	Повернуть коленвал, чтобы установить стопорный инструмент en-48953 (1).

Примечание: Нанесение меток на цепь и фазовращатели имеет решающее значение для выполнения работы. Перед нанесением меток на фазовращатели и цепь привода ГРМ необходимо удалить с их поверхности масло.

Установите стопорное приспособление en-48953 на головку цилиндров и затяните до 10 n·m (89 фунт-дюймов). Если привод регулирования фазы впускного распределительного вала движется независимо от вала и не заблокирован, провернуть впускной распределительный вал против часовой стрелки, после чего стопорный инструмент будет удерживать привод регулирования фазы, закрепив его на валу.

3.	Отпустить болт фазовращателя впускного распределительного вала.

4.	Отпустить болт фазовращателя выпускного распределительного вала.

5.	Снять стопорный инструмент en-48953 .

6.	Открутить болты верхней направляющей приводной цепи ГРМ.

7.	Снять верхнюю направляющую приводной цепи ГРМ (1).

Примечание: Натяжитель приводной цепи ГРМ должен быть снят, чтобы устранить натяжение цепи, перед демонтажом приводной цепи ГРМ.

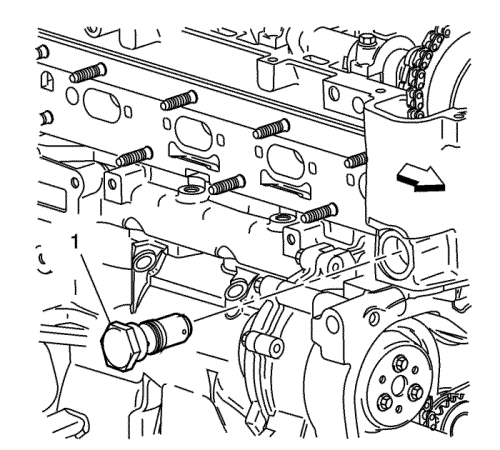

8.	Снять плунжер натяжителя приводной цепи ГРМ (1).

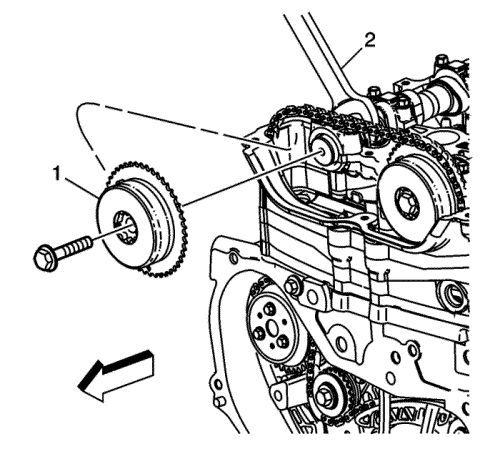

9.	Найти шестигранник на выпускном распредвале и удерживать его гаечным ключом (2).

10.	Открутить болт выпускного распредвала и снять привод регулирования фазы выпускного распредвала (1). Утилизировать болт.

11.	Открутить болт регулируемой направляющей приводной цепи ГРМ.

12.	Снять регулируемую направляющую приводной цепи ГРМ (1).

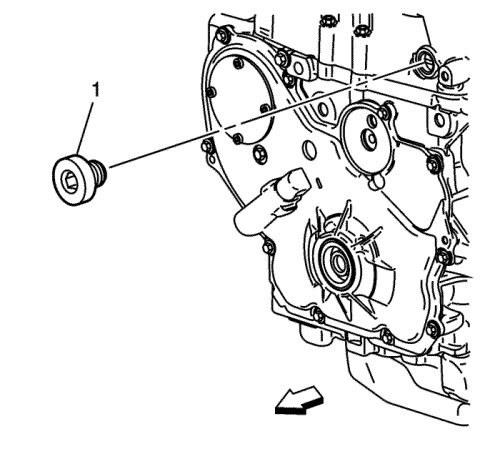

13.	Извлечь пробку (1), чтобы открыть доступ к болту неподвижной направляющей приводной цепи ГРМ.

14.	Открутить болты неподвижной направляющей приводной цепи ГРМ.

15.	Снять неподвижную направляющую приводной цепи ГРМ (1).

16.	Найти шестигранник на впускном распредвале и удерживать его гаечным ключом.

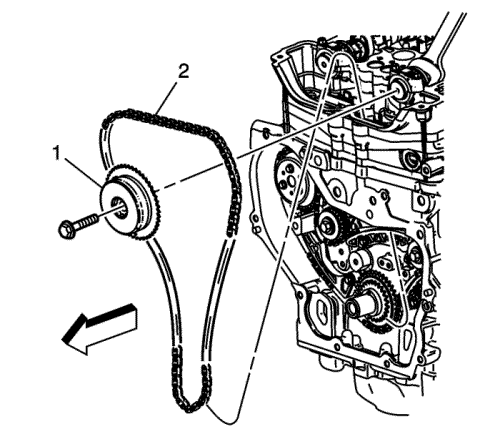

17.	Открутить болт привода регулирования фазы впускного распредвала, снять привод регулирования фазы впускного распредвала (1) и приводную цепь ГРМ (2) через верх головки цилиндров. Утилизировать болт.

Примечание:

•	Выпускные клапаны номер 3 открыты.

•	Записать положение и направление распределительных валов перед снятием. Перед снятием компонентов сделайте на головке цилиндров метки, показывающие положение стопорных выемок.

18.	Сделайте на головке цилиндров метки у места расположения стопорной выемки (1) фазовращателя выпускного распределительного вала и у места расположения стопорной метки (2) фазовращателя впускного распределительного вала.

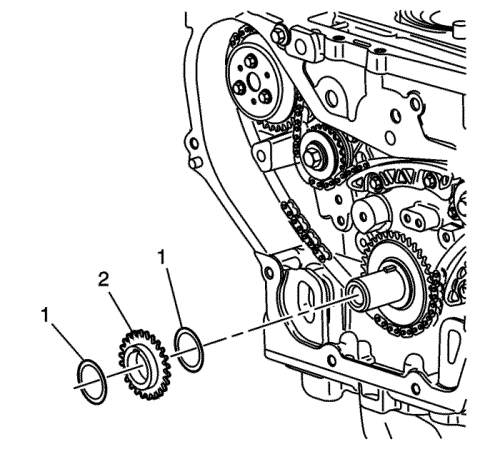

19.	Снять звездочку коленвала (2) и упорные шайбы (1), если они установлены.

20.	Открутить болт масляной форсунки приводной цепи ГРМ.

21.	Снять масляную форсунку приводной цепи ГРМ (1).
