Информация по обслуживанию

•	en-49245 Оправка для установки уплотнения топливной форсунки и расширителя

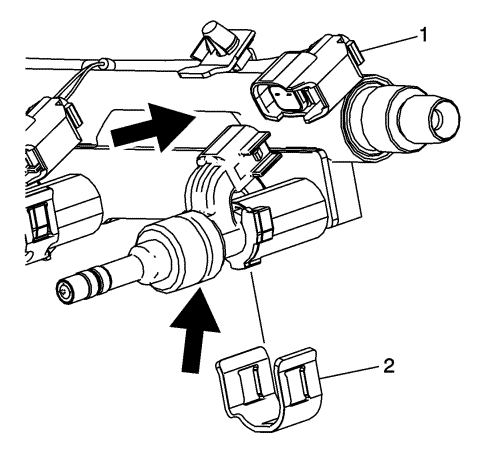

Примечание: Поставить опору под трубу топливного распределителя снизу, как указано стрелочкой. Установить опору под топливную форсунку в самом широком месте, как указано стрелочкой. НЕ устанавливать опоры и не держать топливную форсунку за край или разъем при демонтаже держателя топливной форсунки.

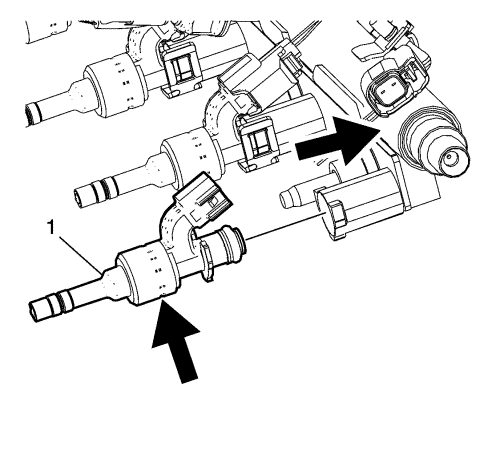

Примечание: Поставить опору под топливную форсунку в самом широком месте, как указано стрелочкой. Поставить опору под трубу топливного распределителя в месте, указанном стрелочкой.

•	НЕ устанавливать опоры и не держать топливную форсунку за край или разъем

•	В процессе снятия НЕ ДОПУСКАЕТСЯ чрезмерно наклонять или поворачивать форсунку.

3.	Извлечь форсунки (1) из трубы топливного распределителя, прикладывая усилие вдоль оси форсунки. Допускается медленное вращение топливной форсунки.

Примечание: Установить опору под топливную форсунку в самом широком месте и прямо за втулкой, как указано стрелочками. НЕ устанавливать опоры и не держать топливную форсунку за край или разъем при демонтаже втулки топливной форсунки.

4.	Соответствующим инструментом снять втулку (1) топливной форсунки тяговым движением из фиксирующих выступов втулки, указанных стрелочками. Выбросить втулку.

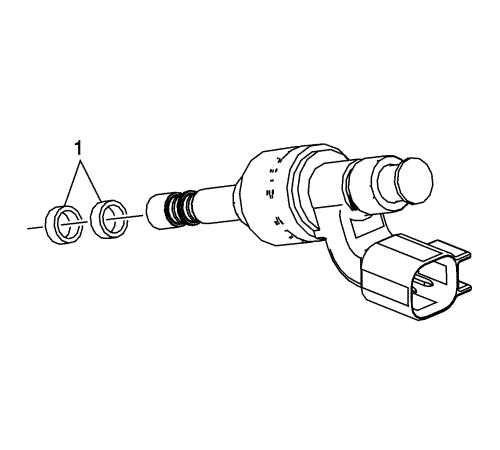

5.	Снять и выбросить уплотнительное кольцо (3) топливной форсунки и пластмассовые распорные кольца (2).

Примечание: Запрещается погружать трубу топливного распределителя или топливные форсунки в растворитель.

7.	Очистить снаружи трубу топливного распределителя (1) и топливные форсунки в растворителе.

8.	Проверить указанные ниже состояния трубы топливного распределителя и компонентов:

•

Повреждение, грязь или закупоривание трубы топливного распределителя

•

Повреждение, грязь или закупоривание топливных каналов в трубе топливного распределителя

•

Повреждение резьбы на фитинге подачи топлива трубы топливного распределителя

9.	При обнаружении какого-либо повреждения заменить трубу топливного распределителя. Запрещается ремонтировать трубу топливного распределителя.

10.2

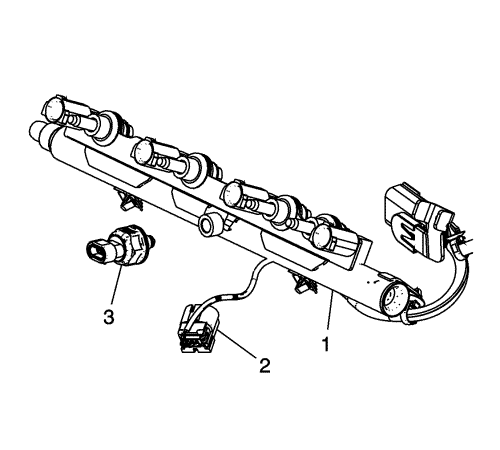

Снять датчик давления топлива. Протереть насухо отверстие датчика давления топлива в трубе топливного распределителя тканью без ворса. В отверстии не должно быть топлива, грязи и задиров.

10.3

Смазать канал датчика давления топлива в трубе топливного распределителя чистым моторным маслом.

10.4

Смазать резьбу и зону уплотнения датчика давления топлива чистым моторным маслом.

10.6

Снять датчик давления топлива и еще раз смазать отверстие, резьбу и зону уплотнения.

10.7

Установить датчик давления топлива и затянуть его с моментом 33 n·m (25 фунт-футов).

12.	При обнаружении какого-либо повреждения заменить топливную форсунку. Запрещается ремонтировать топливную форсунку.

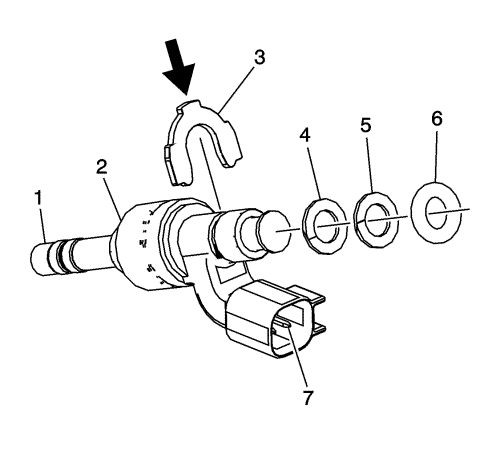

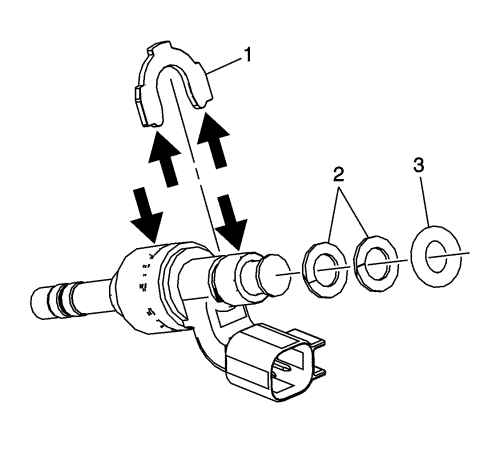

13.	Установить новую втулку топливной форсунки (3) на топливную форсунку. Втулка должна быть посажена с ощутимым и слышимым щелчком.

Примечание: НЕ менять направление пластиковых проставок. Выяснить правильный порядок, в котором устанавливаются новые пластиковые проставки по их цвету.

14.	Первым установить на топливную форсунку новое белое пластмассовое распорное кольцо (4).

15.	Вторым установить новое коричневое пластмассовое распорное кольцо (5).

16.	Смажьте новое уплотнительное кольцо круглого сечения (6) моторным маслом 5W30.

Примечание: Форсунка должна быть полностью установлена и выровнена в трубе топливного распределителя, чтобы можно было установить держатель.

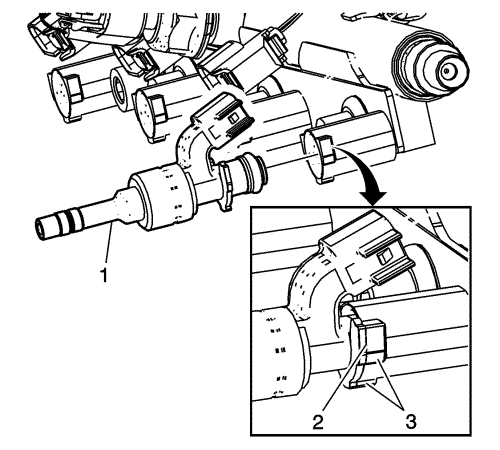

18.	Установить топливные форсунки (1) в трубу топливного распределителя.

•

Убедиться, что топливная форсунка полностью села в трубу топливного распределителя без зазоров (2).

•

Убедиться в юстировке форсунки и фланцев трубы топливного распределителя (3)

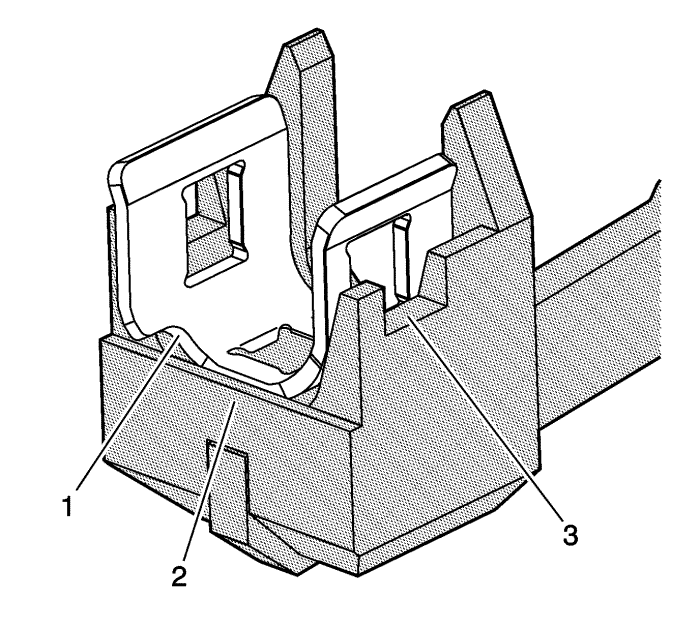

Примечание: Убедиться в том, что фиксатор правильно установлен в
монтажный инструмент en 49247
.

•	Засечка должна быть всегда обращена вперед (1).

•	Фиксатор должен располагаться позади пластины (2).

•	Проемы в инструменте обеспечивают визуальное выравнивание (3).

19.	Установить фиксатор топливной форсунки на монтажный инструмент en 49247 .

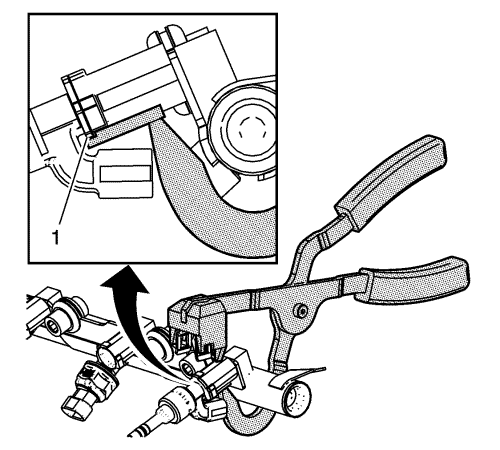

Примечание: Убедиться в том, что инструмент опирается на фланец втулки форсунки (1).

20.	С помощью монтажного инструмента en-49247 установить держатель топливной форсунки.

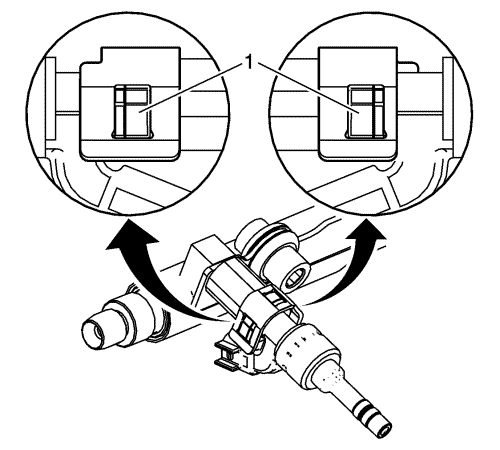

21.	Проверить каждый установленный держатель топливной форсунки и убедиться. что держатель полностью сел на место на трубе топливного распределителя и на фланцы втулки топливной форсунки (1). Фланцы на каждой стороне и на верхней части топливной форсунки должны полностью сесть в проем на фиксаторе.

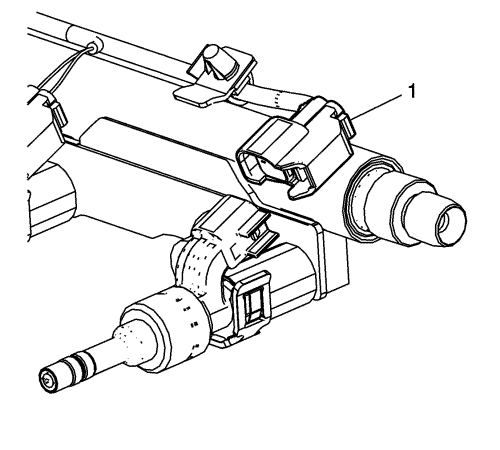

22.	Подсоединить электрический разъем к трубе топливного распределителя.

23.	Подсоединить разъемы жгута проводов (1) трубы топливного распределителя к топливным форсункам.

Примечание: При установке НОВЫХ уплотнений (2) на наконечник форсунки не применять никакие смазочные средства.

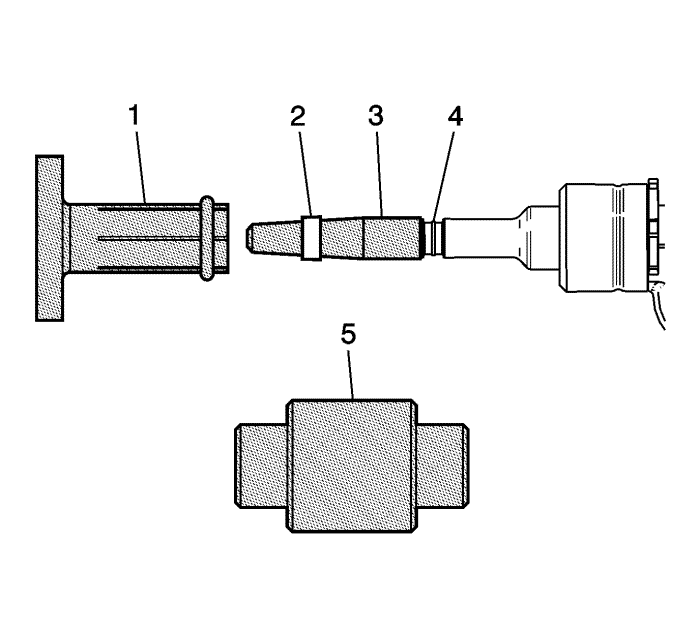

24.	Установить длинную защитную втулку en 49245-1 (3) на наконечник топливной форсунки, чтобы закрыть первую выемку, ближайшую к наконечнику. Установить НОВОЕ уплотнение (2) на длинную защитную втулку en-49245-1 .

25.	С помощью толкателя en-49245-3 (1) установить уплотнение на вторую выемку (4) топливной форсунки.

Примечание:
Расширитель en-49245-4
двусторонний, и в любом направлении он правильно расширит уплотнение.

26.	Сжать уплотнение пальцами, затем расширить уплотнение с помощью расширителя en-49245-4 (5).

27.	Установить короткую защитную втулку en-49245-2 (3) на наконечник топливной форсунки. Установить НОВОЕ уплотнение (2) на короткую защитную втулку en-49245-2 .

28.	С помощью толкателя en-49245-3 (1) установить уплотнение на первую выемку (4) топливной форсунки.

Примечание:
Расширитель en-49245-4
двусторонний, и в любом направлении он правильно расширит уплотнение.

29.	Сжать уплотнение пальцами, затем расширить уплотнение с помощью расширителя en-49245-4 (5).

Очистка и осмотр трубы топливного распределителя и форсунок (laf, lea или luk)

Специальный инструмент
