Orlando |
||||||||
|
|
|
|||||||
Перед установкой водяного насоса необходимо прочитать всю инструкцию. Особое внимание следует обратить на предотвращение повреждений деталей и обеспечение хорошего уплотнения.
| 1. | Установить насос охлаждающей жидкости в сборе (1). |
| 2. | Установить болты водяного насоса. Затянуть болты от руки. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Затяните болты насоса охлаждающей жидкости с моментом затяжки 25 Н м (18 фунт-футов). |
| 4. | Нанести герметик на пробку сливного отверстия насоса охлаждающей жидкости. См. Клеи, жидкости, смазки и герметики |
| 5. | При необходимости установить сливную пробку насоса охлаждающей жидкости. Затяните до 20 n·m (15 фунт-футов). |

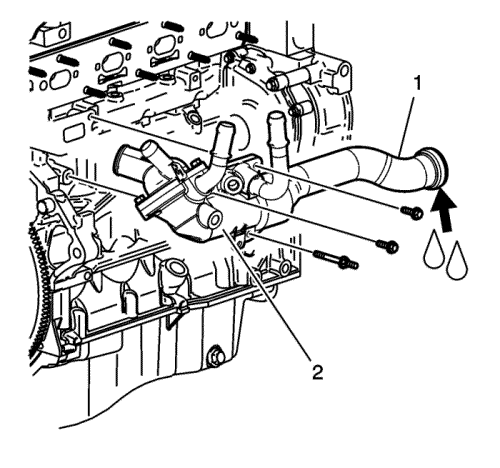

| 6. | Установить подающую трубку охлаждающей жидкости (1). |
| 7. | Смазать антифризом уплотнительное кольцо подающей трубки. |
| 8. | Установить трубку подачи воды, вращая ее и надавливая на нее в направлении водяного насоса. Необходима осторожность, чтобы не разорвать и не повредить уплотнительное кольцо. |
| 9. | Закрутить болты и шпильку корпуса термостата (2) к блоку цилиндров и затянуть их до 10 n·m (89 фунт-дюймов). |
| 10. | Закрутить руками датчик температуры охлаждающей жидкости двигателя (1). |
| 11. | Затянуть датчик температуры охлаждающей жидкости двигателя с моментом 20 n·m (15 фунт-футов). |
