Принцип работы навигационной аудиосистемы близок к работе обычной аудиосистемы. Для получения информации об аудиосистеме (описание, порядок работы) смотрите Радио/аудиосистема, описание и принципы работы .
Навигационная аудиосистема расположена в центре комбинации приборов. Навигационная аудиосистема обеспечивает следующее:
•
Цифровые видеосигналы на экран модуля информационного дисплея.
•
Сведения о дорожном потоке и погоде для отображения на карте навигационной системы (с активной подпиской, где доступно).
•
Дает устные указания водителю.
•
Подсоединение к антенне глобальной системы позиционирования (GPS), которая дает информацию о месте нахожения автомобиля.
•
USB-соединение с устройством чтения карт памяти SD на центральной консоли. Используется для доступа к картам SD, содержащей картографические данные для навигации и прокладывания маршрута по карте.
На модуль информационного дисплея постоянно поступает напряжение и масса. Когда навигационная аудиосистема включена, дискретный сигнал 12 В подаётся по цепи удалённого включения системы на цветной дисплей. Этот сигнал используется для управления состоянием энергопитания модуля, которая активна при высоком уровне сигнала и неактивна при низком.

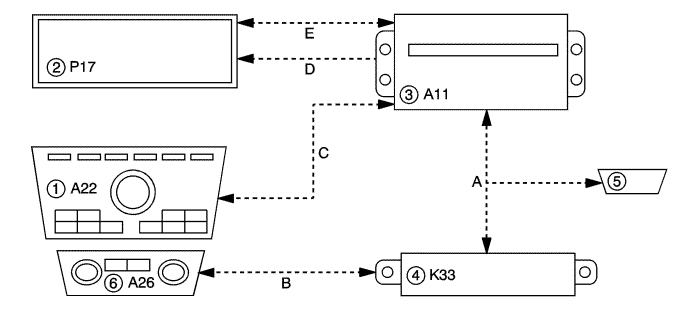

Модуль информационного дисплея получает с аудиосистемы цифровые видеоданные для отображения на экране имеющейся информации через цепи видеосигнала. Аудиосистема обменивается данными с модулем информационного дисплея по цепи передачи последовательных данных сенсорного экрана для ввода данных с сенсорного экрана и управления фоновой подсветкой.
При оснащении автомобиля навигационной аудиосистемой органы управления аудиосистемой обмениваются данными с навигационной аудиосистемой напрямую по цепям передачи данных графического интерфейса can (cgi). После получения сообщения аудиосистема выполнит запрошенную функцию. Сообщения, передаваемые между аудиосистемой и органами управления аудиосистемы, включают в себя следующее:
•
Нажатие кнопок / вращение ручек
•
Команды для состояний индикаторов
•
Подсвечивание органов управления аудиосистемой
Органы управления системой ОВКВ являются отдельным компонентом от органов управления аудиосистемой. Данные ОВКВ для органов управления и индикаторов состояния передаются между органами управления системой ОВКВ и модулем управления ОВКВ с помощью отдельной цепи последовательной передачи данных LIN. Информация экрана о состоянии системы ОВКВ от модуля управления ОВКВ передается к аудиосистеме по цепи последовательной передачи данных GMLAN. Аудиосистема затем отображает необходимую информацию экрана на информационном дисплее, используя цепи передачи видеоданных.
Антенна глобальной системы позиционирования (gps) является частью многодиапазонной антенны, расположенной на крыше автомобиля. Антенна GPS используется для сбора сигналов со спутников GPS, находящихся на орбите. В антенне расположен усилитель с низким уровнем шума, позволяющий получать более точный прием данных в расширенном диапазоне. На усилитель антенны GPS питание поступает через коаксиальный кабель.
В информационно-развлекательном центре находится 3,5 мм (1/8 дюйма) вспомогательный штеккерный аудиовход, расположенный на центральной консоли. Если к вспомогательному разъёму подключено переносное устройство воспроизведения аудио, внутренний переключатель обнаруживает соединение, и система воспринимает AUX в качестве источника аудиосигнала. Аудиосигналы устройства отправляются в аудиосистему из дополнительного разъема через левую, правую и общую цепи аудиосигналов.
•
Когда устройство подключается к входному разъёму 3,5 мм (1/8 д.), информационно-развлекательная система автоматически переключается для работы с этим устройством. Если периферийное устройство уже подключено, его можно выбрать нажатием кнопки AUX или CD/AUX.
•
Управлять воспроизведением аудио из устройства, подключенного через разъём 3,5 мм, можно только с помощью элементов управления на этом устройстве.
•
Чтобы обеспечить достаточную громкость звучания через информационно-развлекательную систему, может потребоваться отрегулировать громкость на устройстве.
Навигационная система оснащена портом usb и разъемом устройства чтения карт sd, расположенными на центральной консоли. Порт USB и разъем устройства чтения карт взаимодействуют с концентратором, встроенным в разъем для подключения внешних источников, блоку разъемов USB и карт памяти. Внутренний концентратор взаимодействует с аудиосистемой напрямую по кабелю USB. На разъем подключения внешних источников, а также блок разъемов USB и карт памяти через предохранитель поступает напряжение с аккумулятора и напряжение массы с жгута проводов для питания внутреннего концентратора, а также для повышения силы тока и питания USB-устройств.
usb-порт
Когда к порту подключено usb-устройство, система его обнаруживает и использует usb в качестве источника аудиосигнала. После того как установлено соединение, для устройства можно использовать элементы управления аудиосистемы. Разъем USB поддерживает оба стандарта USB 1.1 и 2.0.
Поддерживаемые usb-устройства:
•
USB-флеш накопители (флешки)
•
Портативные жесткие USB-диски
•
Портативные цифровые мультимедийные проигрыватели (iPOD®, ZUNE®, и т.п.)
В зависимости от устройства usb некоторые устройства могут не распознаваться или некоторыми функциями нельзя будет управлять органами управления аудиосистемой. USB-концентраторы не поддерживаются. Дополнительную информацию см. в руководстве по эксплуатации.
Устройство чтения карт sd
В навигационной системе данного автомобиля используются карты sd для хранения информационных карт. Карту-памяти SD с базой данных топографических карт необходимо вставить в разъем устройства чтения SD карт, расположенный на консоли, для обеспечения работоспособности навигационной системы. Если к SD карте с базой данных карт невозможно получить доступ, выбор элементов меню, относящихся к навигации, будет недоступен в информационно-развлекательной системе. Устройство чтения карт SD предназначено только для данных карт, другие типы файлов не поддерживаются.
На карте будет отображаться путь к выбранному месту назначения. Голосовые подсказки сообщают водителю о предстоящих маневрах (поворотах) и о прибытии к месту назначения. Система навигации автоматически перенастраивается, если водитель не следует маршруту. Навигационная аудиосистема использует данные, полученные со спутников глобальной системы позиционирования (GPS), сигнал о скорости движения автомобиля, а также информацию, содержащую другие последовательные данные, для точного отображения текущего положения автомобиля.
Система распознавания голоса системы навигации позволяет управлять системой навигацией и аудиосистемой при помощи голоса. Систему распознавания голоса можно использовать, когда зажигание находится в режиме аксессуаров, рабочем положении, или в случае, когда активно сохранение электропитания дополнительного оборудования. Для получения полной информации о доступных командах смотрите приложение по навигации и/или персонализации в руководстве по эксплуатации.
Особо важные точки - это наиболее часто посещаемые места. Особо важные точки могут быть изображены на карте или установлены как пункт назначения. Некоторые доступные особо важные точки:
•
Газозаправочная станция
•
Ресторан
•
Колледж
•
Полицейский участок
