Cruze

Выпускной коллектор Установка - Дизельный двигатель 1.7 л LUD, LUE

1. Очистить уплотнительные поверхности.
2. Установить НОВУЮ прокладку (1) выпускного коллектора.
3. Установить выпускной коллектор (2) вместе с турбокомпрессором.
4. Наживить 7 гаек (4) выпускного коллектора с шайбами (3).
5. Слегка завернуть 2 болта (5) выпускного коллектора с шайбами (3).




Осторожно: См. Предупреждение о крепежных деталях во введении.

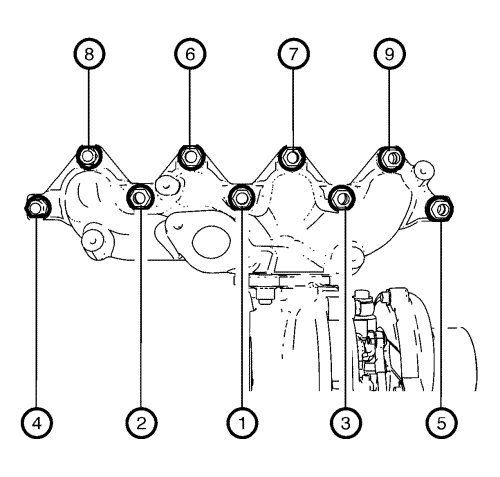

6. Завернуть гайки и болты выпускного коллектора в указанном на рисунке порядке и затянуть их с моментом затяжки 69 Н·м (51 фунт фут).



7. Подсоединить возвратный маслопроводный шланг турбокомпрессора к двигателю и прикрепить хомут (2).
8. Установить штуцерный винт подающего маслопровода турбокомпрессора (4). Установить НОВЫЕ уплотнительные кольца (3) и (5).
9. Затянуть полый винт подающего маслопровода турбокомпрессора с моментом затяжки 21 Н·м (16 фунт фут).
10. Подсоединить к регулирующему электромагнитному клапану привода перепускной заслонки тракта выпуска турбокомпрессора трубку (1) подачи вакуума к приводу перепускной заслонки тракта выпуска турбокомпрессора.
