Cruze

Разборка впускного коллектора - Дизельный двигатель 1.7 л LUD, LUE

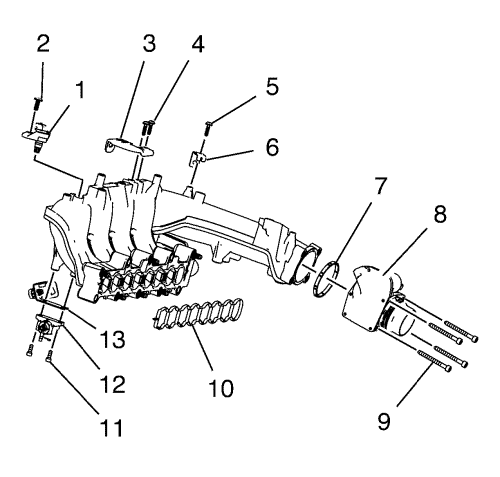

1. Снимите болт датчика абсолютного давления в коллекторе (2).
2. Снять датчик абсолютного давления в коллекторе (1) вместе с уплотнительным кольцом.
3. Отвернуть 2 болта (4) от кронштейна (3) жгута проводов модуля управления двигателем (ECM) и снять кронштейн.
4. Отвернуть болт (5) от кронштейна (6) зажима жгута проводов и снять кронштейн.
5. Отвернуть 4 болта (9) корпуса дроссельной заслонки.
6. Снять корпус дроссельной заслонки (8) вместе с прокладкой (7).
7. Снять прокладку (10) впускного коллектора.
8. Отвернуть 2 болта (11) электромагнитного клапана вакуумного регулятора рециркуляции выхлопных газов.
9. Снять электромагнитный клапан (12) вакуумного регулятора рециркуляции выхлопных газов вместе с кронштейном (13) зажима.
