Установка впускного коллектора - Дизельный двигатель 1.7 л LUD, LUE

1. Очистить уплотнительные поверхности.



2. Установить впускной коллектор (1) вместе с прокладкой впускного коллектора и с кронштейном трубы топливного распределителя.
3. Завернуть 6 болтов (2) впускного коллектора.
4. Завернуть 2 гайки (4) впускного коллектора.
5. Завернуть 2 болта (3) крепления кронштейна трубы топливного распределителя.

Осторожно: См. Предупреждение о крепежных деталях во введении.

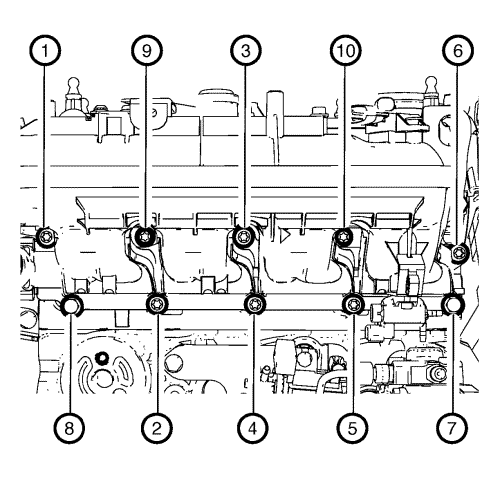

6. Затянуть 2 гайки впускного коллектора, 6 болтов впускного коллектора и 2 болта крепления кронштейна трубы топливного распределителя в указанном порядке с моментом затяжки 24 Н·м (18 фунт фут).



7. Подсоединить 2 вакуумных шланга (2) электромагнитного регулирующего клапана привода перепускной заслонки тракта выпуска турбокомпрессора.
8. Подсоединить разъем (1) жгута проводов датчика температуры к фиксирующему зажиму.



9. Подсоединить вакуумный шланг (1) к вакуумному насосу.



10. Завернуть болт (1) крепления кронштейна впускного коллектора и затянуть его с моментом затяжки 24 Н·м (18 фунт фут).
