Замена держателя фары

Процедура демонтажа
  1. Снять фару. См. Замена фары .

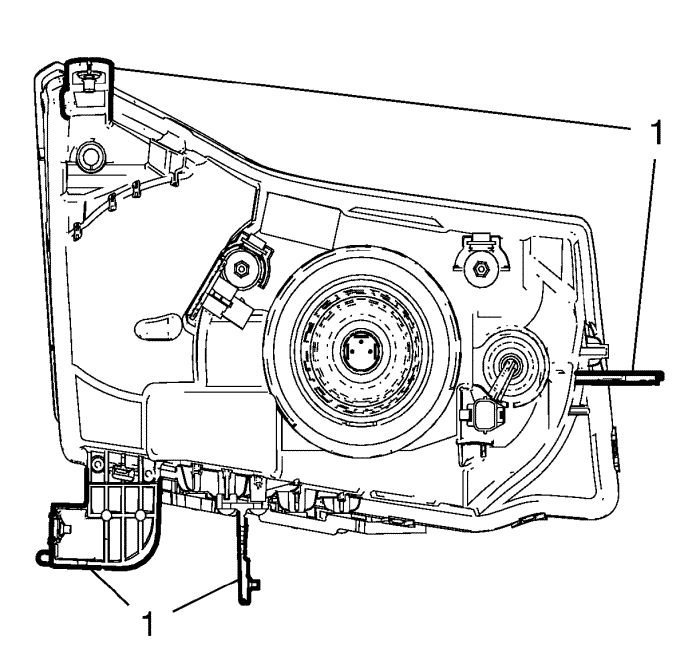

    2. 2372614
  2. На каждой фаре предусматривается 4 сменных кронштейнов (1).

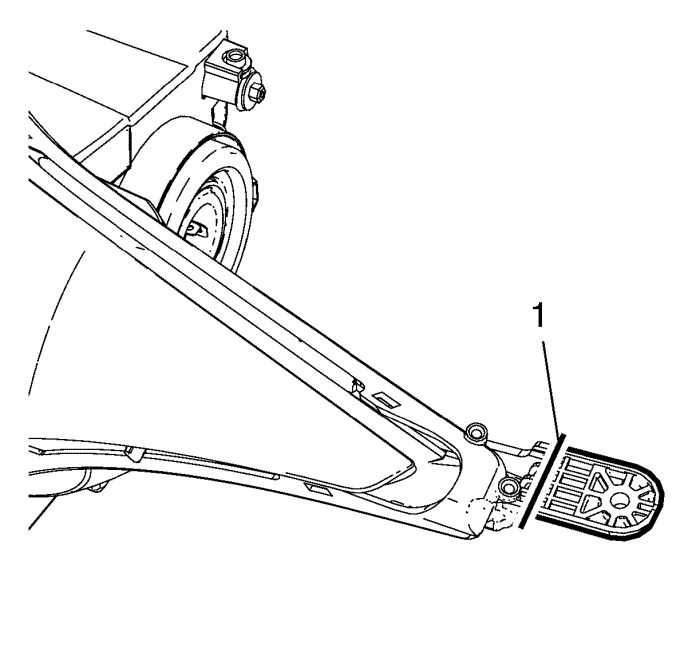

    3. 2372615
  3. Кронштейн 1 - Обрежьте кронштейн по отмеченной линии (1) на корпусе.

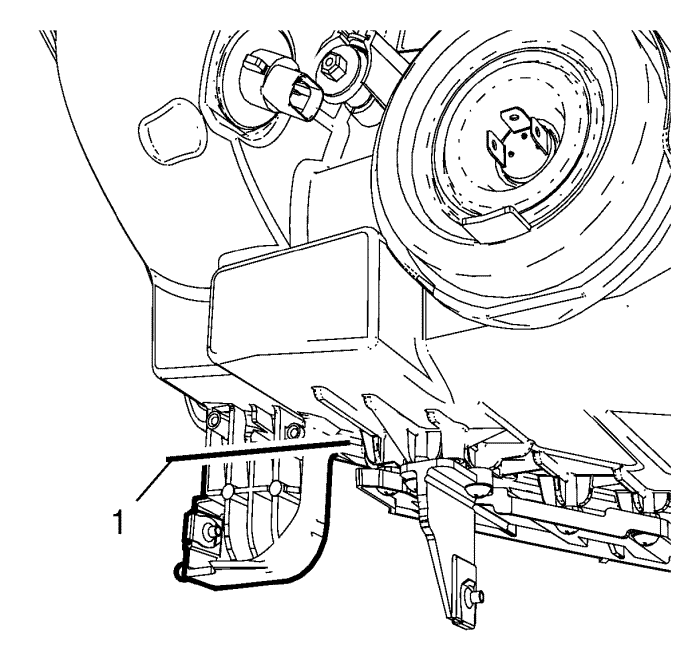

    4. 2372616
  4. Кронштейн 2 - Обрежьте кронштейн по отмеченной линии (1) на корпусе.

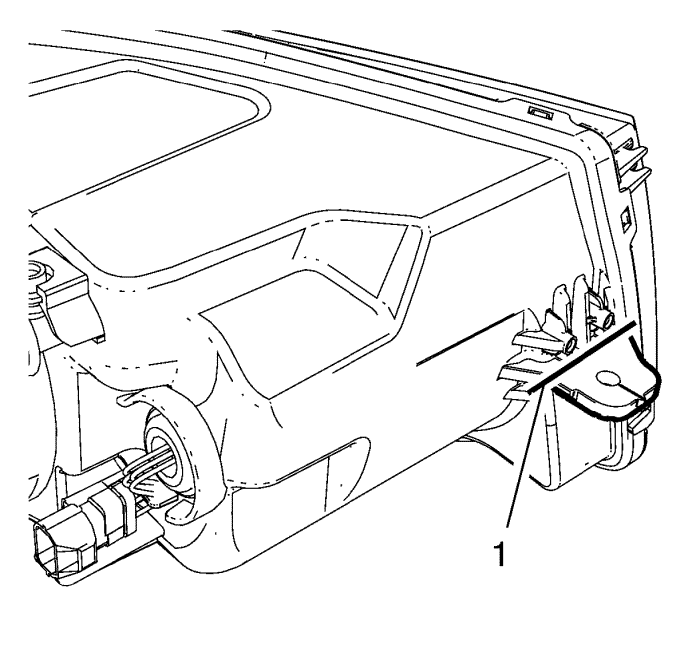

    5. 2372617
  5. Кронштейн 3 - Обрежьте кронштейн по отмеченной линии (1) на корпусе.

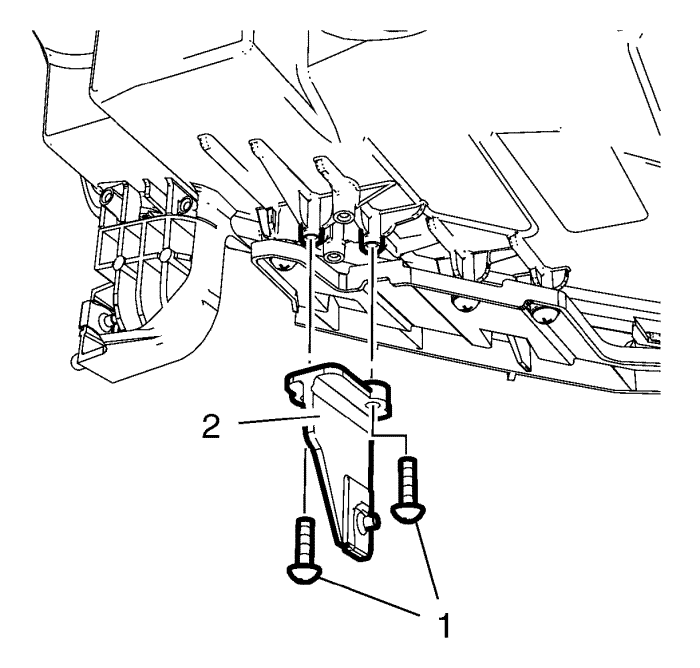

    6. 2372618
  6. Кронштейн 4 - Снимите 2 винта и кронштейн (1) с фары.

Процедура установки

    Осторожно: См. Предупреждение о крепежных деталях во введении.

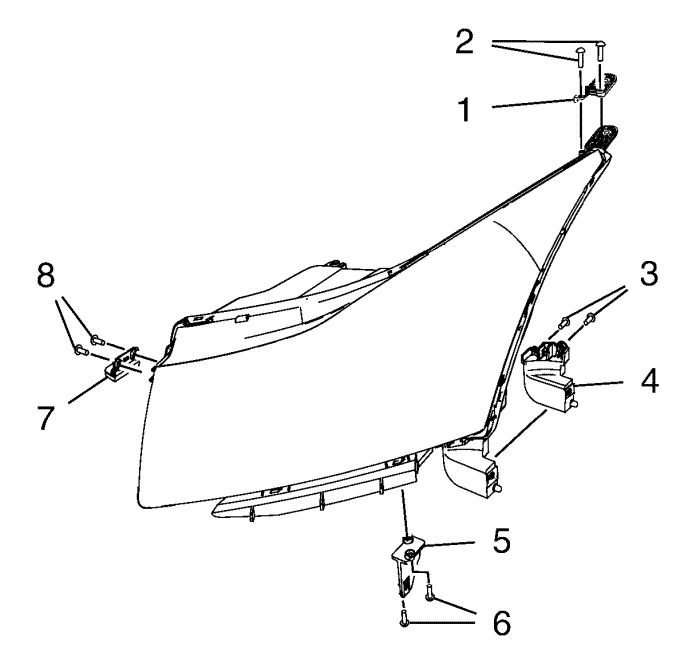

    2372619
  1. Установите кронштейн (1).

    2. Установить и затянуть винт (2).

  2. Установите кронштейн (4).

    3. Установить и затянуть винт (3).

  3. Установите кронштейн (5).

    4. Установить и затянуть винт (6).

  4. Установите кронштейн (7).

    5. Установить и затянуть винт (8).

  5. Установите фару. См. Замена фары .
