Cruze

Замена трубки подачи топлива - 1.8L 2H0

Специальный инструмент

en-6015 Заглушки

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .

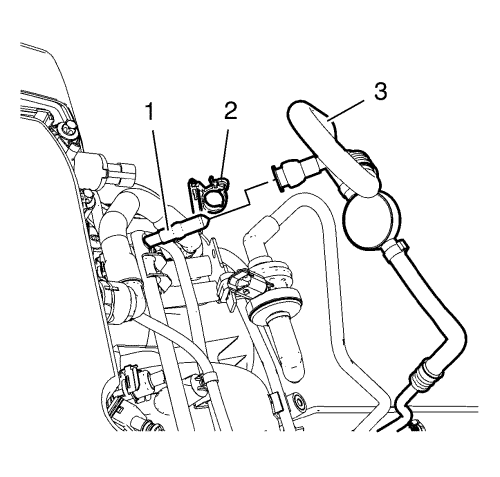

2. Освободить подающий топливопровод (3) от зажима (2) подающего топливопровода.
3. Освободить подающий топливопровод (3) от трубы топливного распределителя системы распределенного впрыска топлива (1) и снять подающий топливопровод.
4. Закрыть подающий топливопровод заглушкой en-6015.



5. Открыть верхний зажим (2) перегородки.
6. Освободить трубку подвода топлива (1) из верхнего зажима перегородки.
7. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .



8. Отвернуть и УДАЛИТЬ В ОТХОДЫ болт (3) переднего кронштейна подвески системы выпуска.
9. Отвернуть и УДАЛИТЬ В ОТХОДЫ болт (2) усиления рамы.
10. Отвернуть болт (1) рамы трансмиссии и передней подвески.



11. Повернуть правое усиление рамы (1) в положение, показанное на рисунке, чтобы обеспечить доступ к топливопроводам.



12. Расстегнуть 4 крепления топливопровода (2).
13. Снять трубку (1) подвода топлива с нижней части щитка передка и днища кузова.



14. Отсоединить соединительную муфту (1) трубки подвода топлива топливного бака от трубки подвода топлива (3). См. Обслуживание пластмассового быстросъемного разъема .
15. Закрыть подающий топливопровод и подающий трубопровод топливного бака заглушками en-6015.
16. Раскрыть крепление (2) топливопровода и снять трубку подвода топлива.

1. Снять заглушки en-6015 с трубки подвода топлива из топливного бака и подающего топливопровода.



2. Установить трубку подвода топлива (3) и закрыть крепление (2).
3. Присоединить разъем (1) трубки подвода топлива из топливного бака к трубке подвода топлива (3). См. Обслуживание пластмассового быстросъемного разъема .



4. Установить трубку (1) подвода топлива на нижнюю часть щитка передка и днище кузова.
5. Застегнуть 4 крепления топливопровода (2).



6. Повернуть правое усиление рамы в первоначальное положение.
7. Установить болт (3) кронштейна передней подвески выхлопной трубы.
8. Установить болт (2) усиления рамы.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

9. Затянуть НОВЫЙ болт (3) переднего кронштейна подвески системы выпуска с моментом затяжки 22 Н·м (16 фунт-фут).
10. Затянуть НОВЫЙ болт (2) усиления рамы с моментом затяжки 60 Н·м (44 фунт-фут).
11. Затянуть болт (1) рамы трансмиссии и передней подвески с моментом затяжки 160 Н·м (118 фунт фут).
12. Опустить автомобиль.



13. Закрепить трубку (1) подачи топлива в верхнем зажиме перегородки.
14. Закрыть верхний зажим (2) перегородки.



15. Снять заглушку en-6015 с подающего топливопровода.
16. Установить подающий топливопровод (3) на трубу топливного распределителя системы распределенного впрыска топлива (1).
17. Закрепить подающий топливопровод (3) в зажиме подающего топливопровода (2).
18. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
19. Закройте капот.
