- Откройте капот.
- Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
- Снять смотровой щиток двигателя.
- Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

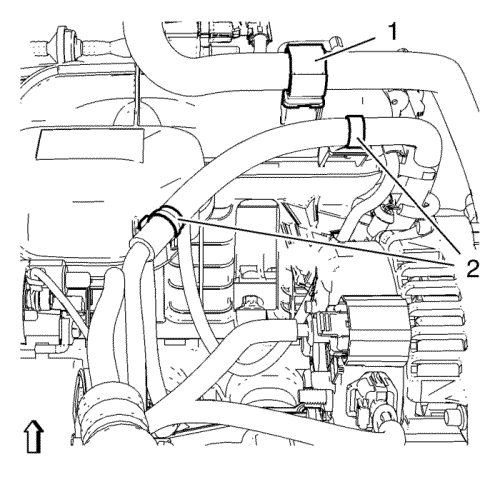

- Освободить выпускной шланг отопителя из фиксирующего зажима (1).
- Освободить жгут проводов модуля управления двигателем из 2 фиксирующих зажимов (2).
- Опустить автомобиль.
- Отсоединить отводящий воздушный шланг охладителя нагнетаемого воздуха от корпуса дроссельной заслонки. См. Выпускной пневмошланг охладителя нагнетаемого воздуха Замена .

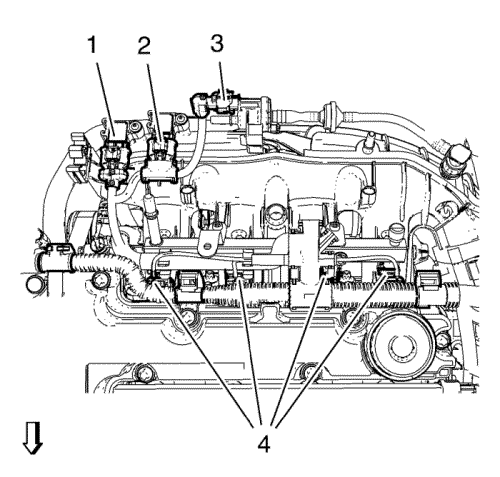

- Отсоединить разъем жгута проводов корпуса дроссельной заслонки (1).
- Отсоединить разъем (3) жгута проводов электромагнитного клапана продувки адсорбера системы улавливания паров бензина.
Примечание: Запомните установочное положение разъемов жгута проводов датчика абсолютного давления в коллекторе, чтобы обеспечить их последующую установку на место в исходном положении.
- Отсоедините 2 разъема (1) и (2) жгута проводов датчика абсолютного давления в коллекторе.
- Отсоединить 4 разъема жгутов проводов от топливных форсунок (4).
- Освободите жгут проводов модуля управления двигателем от крышки распределительного вала.

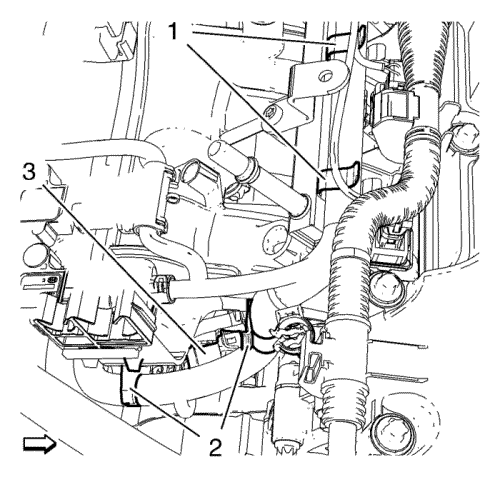

- Отсоедините разъем жгута проводов (3) электромагнитного регулирующего клапана перепускной заслонки турбокомпрессора.
- Высвободите жгут проводов модуля управления двигателя из 2 зажимов (2) на впускном коллекторе и из 2 зажимов (1) трубы топливного распределителя.
Предупреждение: Бензин и его пары очень легко воспламеняются. При наличии источника воспламенения может возникнуть пожар. Никогда не используйте открытые емкости для слива или хранения в них бензина или дизельного топлива, т.к. это может привести к пожару или взрыву. Рядом должен иметься порошковый огнетушитель (класс B).
- Снимите заглушки трубы топливного распределителя (1).
- Разгрузите давление топлива. Использовать манометр en-34730-91 (1).

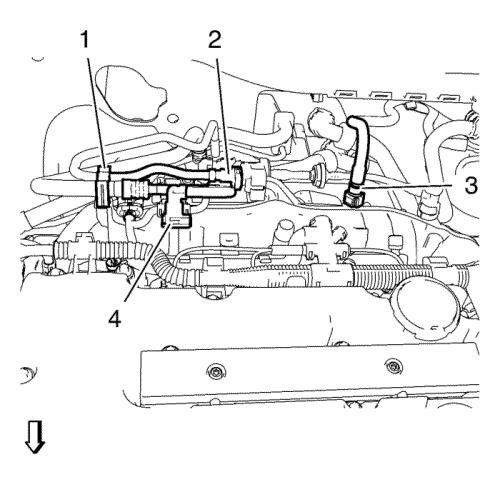

- Снять трубку подвода топлива (4) с трубы топливного распределителя топливных форсунок.
- Освободить трубку подвода топлива из фиксирующего зажима (1).
- Снять вентиляционный трубопровод топливного бака (2) с электромагнитного клапана продувки адсорбера системы улавливания паров бензина.
- Освободить вентиляционный трубопровод топливного бака из фиксирующего зажима (1).
- Установить на отверстия заглушки en-6015.
- Отсоединить вакуумную трубку (3) тормозного усилителя от впускного коллектора.
Примечание: Болты впускного коллектора остаются во впускном коллекторе.
- Отвернуть 6 болтов (1) впускного коллектора.

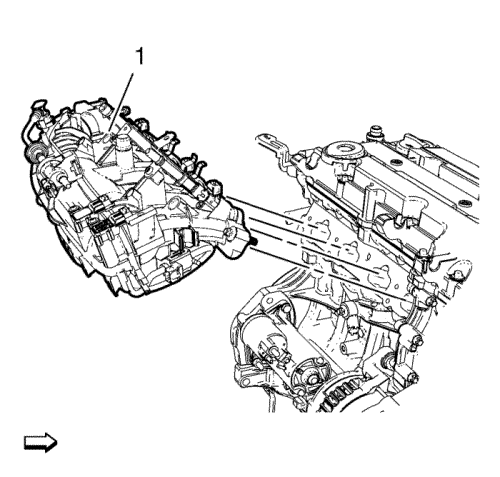

- Снимите впускной коллектор (1) вместе с прокладкой впускного коллектора.
- Снимите сборочные детали с впускного коллектора, если необходимо. См. Разборка впускного коллектора .
