Cruze

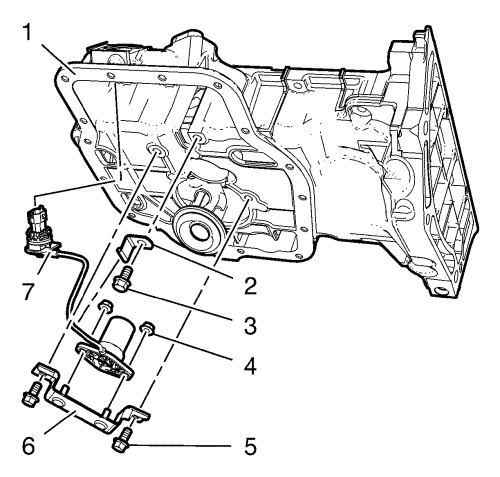

Сборка верхнего масляного поддона

1. Установить кронштейн (6) крепления на реле указателя уровня моторного масла.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Завернуть гайки (4) крепления реле указателя уровня моторного масла и затянуть их с моментом затяжки 8 Н·м (71 фунт дюймов).
3. Завернуть 2 болта (5) крепления кронштейна реле указателя уровня моторного масла и затянуть их с моментом затяжки 24 Н·м (18 фунт футов).
4. Подсоединить жгут проводов (7) реле указателя уровня моторного масла, прикрепить зажим.
5. Установить зажим (2) выводного провода реле указателя уровня моторного масла.
6. Завернуть болт (3) зажима выводного провода реле указателя уровня моторного масла в масляный поддон (1) и затянуть его с моментом затяжки 24 Н·м (18 фунт футов).
