Замена топливной форсунки
Специальный инструмент
• | en-47632 Инструмент для чистки |
• | en-48560 Фиксатор форсунок |
Эквивалентные местные инструменты см. Специальный инструмент .
Процедура демонтажа
- Откройте капот.
- Снимите узел очистителя воздуха. См. Воздушный фильтр в сборе Замена .
- Снять крышку распредвала См. Крышка распределительного вала Замена .

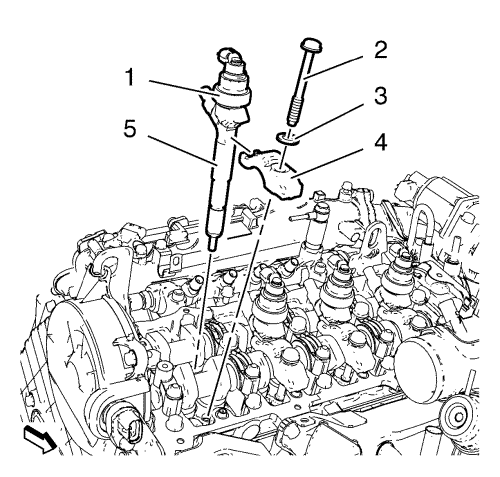

- Отвернуть 4 болта (2) топливных форсунок вместе с 4 шайбами (3).
- Демонтируйте 4 держателя топливных форсунок (4).
Примечание: Прокладки топливных форсунок следует заменять каждый раз при снятии топливных форсунок.
- Снять 4 топливные форсунки (1) вместе с 4 прокладками (5).
Процедура установки
Примечание: Использовать обе стороны чистящего инструмента en-47632, одну для первоначального разрыхления грязи, а вторую для удаления грязи.
- Очистить уплотнительную поверхность чистящим инструментом en-47632 (1).
- Установить 4 топливные форсунки (1) вместе с 4 НОВЫМИ прокладками (5).
- Установите 4 держателя топливных форсунок (4).
- Слегка завернуть 4 болта (2) топливных форсунок вместе с 4 шайбами (3).

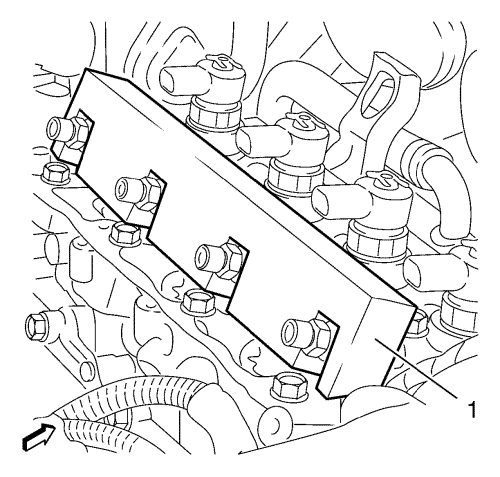

- Установить инструмент en-48560 (1) для крепления топливных форсунок.

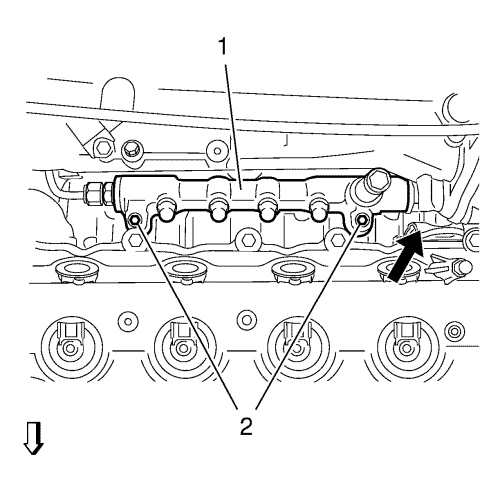

Примечание: Трубу топливного распределителя (1) не снимать.
- Слегка отвернуть болт (2) трубы топливного распределителя.
Осторожно: См. Предупреждение о крепежных деталях во введении.

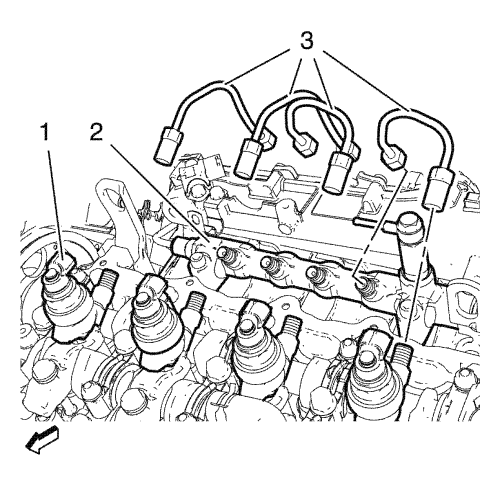

- Установить 4 трубки подвода топлива (3) к топливным форсункам на трубу (2) топливного распределителя и на топливные форсунки (1), затянуть их от руки.
- Затянуть 4 болта (2) топливных форсунок в следующем порядке:
• | Первый этап: затянуть с моментом затяжки 40 Н·м (30 фунт фут) |
• | Второй этап: слегка завернуть 4 болта (2) топливных форсунок. |
• | Третий этап: затянуть с моментом затяжки 32 Н·м (24 фунт фут) |
- Прикрепить трубу (1) топливного распределителя, для этого затянуть 2 болта (2) трубы топливного распределителя с моментом затяжки 25 Н·м (18 фунт фут).
- Снять 4 трубки подвода топлива.
- Установить крышку распредвала. См. Крышка распределительного вала Замена
- Установите воздушный фильтр в сборе. См. Воздушный фильтр в сборе Замена .
- Закройте капот.
