Cruze

Установка турбонагнетателя

Специальный инструмент

en-49942 Удерживающий ключ

Эквивалентные местные инструменты см. Специальный инструмент .

1. Очистить уплотнительные поверхности.
2. Заменить соединительные муфты подающей и возвратной трубок охлаждающей жидкости турбокомпрессора. См. Разборка турбонагнетателя и Узел турбокомпрессора .




Примечание: Запомните положение возвратного маслопровода турбокомпрессора.

3. Установить турбокомпрессор (1) в сборе с НОВОЙ прокладкой (2).



4. Присоединить возвратный маслопровод турбокомпрессора к двигателю во время установки турбокомпрессора.
5. Установить полый винт подающей трубки охлаждающей жидкости турбокомпрессора с 2 НОВЫМИ уплотнительными кольцами (1) и (2).



6. Установите 8 НОВЫХ гаек турбокомпрессора (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.




7. Затянуть 8 гаек турбокомпрессора, следуя показанной на рисунке последовательности, до 8 Н·м (71 фунт-дюйм).
8. Повторите порядок затяжки, чтобы обеспечить надлежащую затяжку всех гаек турбокомпрессора.



9. Подсоединить возвратный шланг (6) охлаждающей жидкости турбокомпрессора к впускной трубке охлаждающей жидкости радиатора моторного масла и завернуть болт (7) возвратной трубки охлаждающей жидкости турбокомпрессора на радиаторе моторного масла. Затянуть болт возвратной трубки охлаждающей жидкости турбокомпрессора с моментом 8 Н·м (71 фунт-дюйм).
10. Установить подающий маслопровод (2) турбокомпрессора с НОВЫМ резиновым уплотнительным кольцом.
11. Завернуть полый винт (4) подающего маслопровода турбокомпрессора в сборе с 2 НОВЫМИ уплотнительными кольцами (1) и (3).
12. Завернуть болт (5) подающего маслопровода турбокомпрессора на маслорадиаторе и затянуть его с моментом 10 Н·м (89 фунт-дюймов).
13. Затяните штуцерный винт подающего маслопровода турбокомпрессора моментом 30 Н·м (22 фунт-футов).




Примечание: Удерживающий ключ en-49942 (2) необходимо установить на подающую трубку охлаждающей жидкости турбокомпрессора, как показано на рисунке. Удерживающий ключ необходимо установить, чтобы не скрутить подающую трубку охлаждающей жидкости турбокомпрессора во время процедуры затяжки.

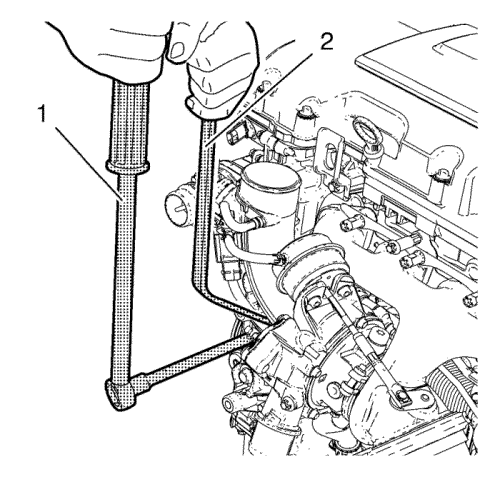

14. Установить удерживающий ключ en-49942 (2) питательную трубку охлаждающей жидкости турбокомпрессора. Вставить гаечный ключ с трещоткой (1) вместе с удлинителем через удерживающий ключ en-49942 в полый винт подающей трубки охлаждающей жидкости турбокомпрессора.




Примечание. Удерживающий ключen-49942 (2) необходимо установить на питательную трубку охлаждающей жидкости турбокомпрессора, как показано на рисунке. Удерживающий ключ необходимо установить, чтобы не скрутить подающую трубку охлаждающей жидкости турбокомпрессора во время процедуры затяжки.

15. Завернуть полый винт подающей трубки охлаждающей жидкости турбокомпрессора ключом с трещоткой и с удлинителем (1) и затянуть его с моментом 30 Н·м (22 фунт-фута).
