Cruze

Замена модуля топливного насоса в узле топливного бака

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снимите топливный бак. См. Замена топливного бака .

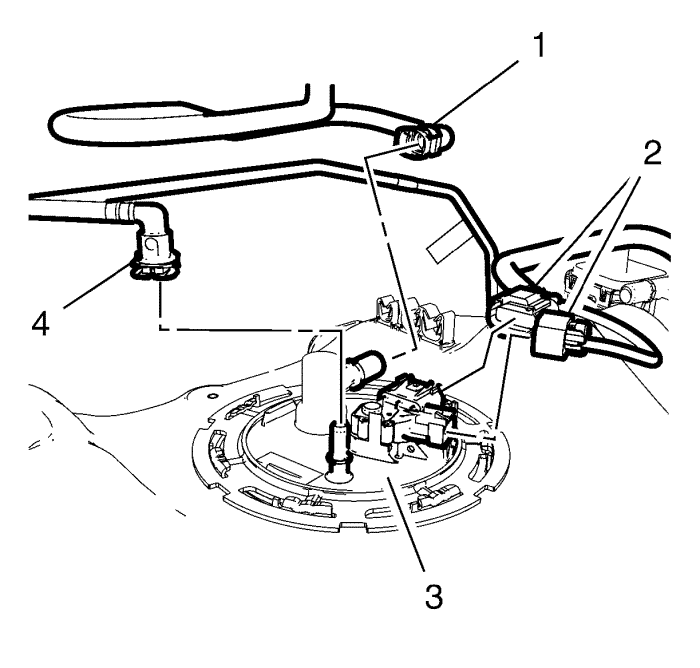

2. Отсоединить вентиляционный трубопровод (1) топливного бака и подающий топливопровод (4) от модуля (3) топливного насоса топливного бака.
3. Отсоединить жгут проводов (2) от модуля (3) топливного насоса топливного бака.
4. Заглушить подающий топливопровод и подающий вентиляционный трубопровод топливного бака заглушками en-6015.

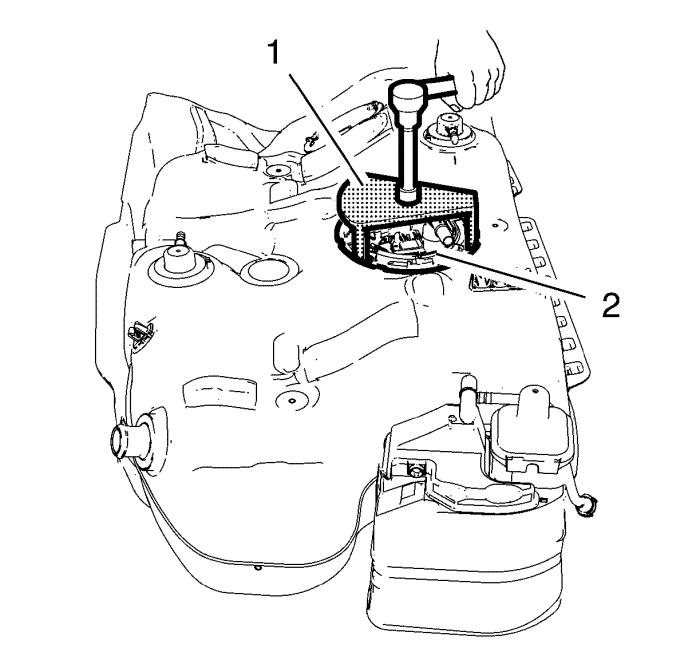

5. Установите инструмент для демонтажа en-48279 (1), чтобы снять стопорное кольцо модуля топливного насоса (2).

Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака.

6. С помощью инструмента для снятия/установки en-48279 и длинной монтировки повернуть стопорное кольцо модуля топливного насоса против часовой стрелки, и освободить кольцо.

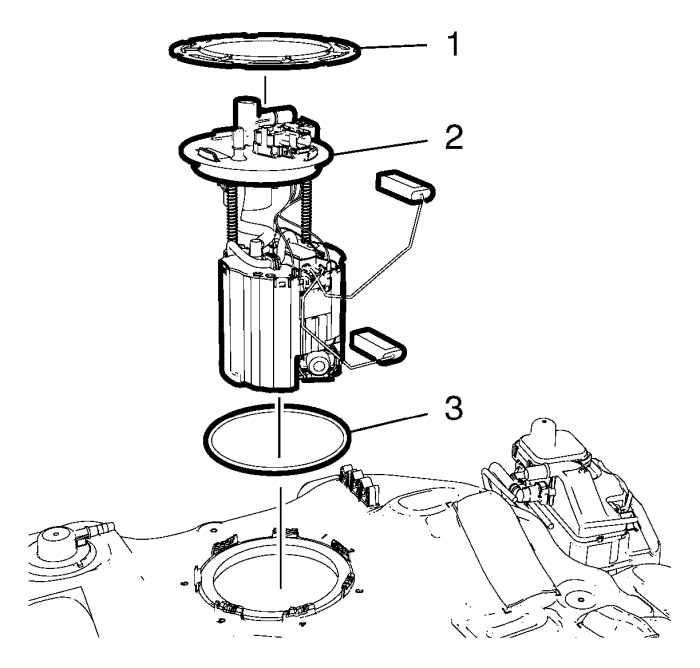

7. Снять стопорное кольцо (1) модуля топливного насоса топливного бака.
8. Снимите модуль (2) топливного насоса топливного бака.

Примечание: Приподнять модуль топливного насоса топливного бака вверх.

9. Снять и выбросить уплотнительное кольцо (3) модуля топливного насоса.

1. Установить НОВОЕ уплотнительное кольцо (3) модуля топливного бака.
2. Установите модуль (2) топливного насоса топливного бака.
3. Установить стопорное кольцо (1) модуля топливного насоса.

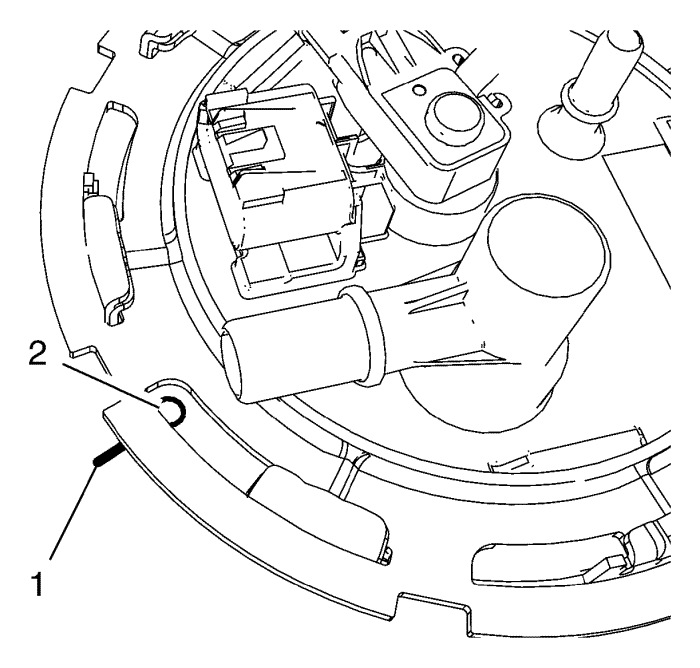

4. Проверить, чтобы модуль (2) топливного насоса топливного бака был совмещен с линией (1) топливного бака.



5. Установить инструмент для снятия/установки en-48279 (1) на стопорное кольцо (2) модуля топливного насоса топливного бака.

Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака.

6. С помощью съемника/оправки для установки en-48279 и длинной монтировки повернуть стопорное кольцо по часовой стрелке, чтобы зафиксировать его.



7. Подсоединить жгут проводов (2) к модулю (3) топливного насоса топливного бака.
8. Снять заглушки en-6015 с подающего топливопровода и подающего вентиляционного трубопровода топливного бака.
9. Подсоединить вентиляционный трубопровод (1) топливного бака и подающий топливопровод (4) к модулю (3) топливного насоса топливного бака.
10. Установить топливный бак. См. Замена топливного бака .
