- Смазать коленчатый вал, вкладыши коленчатого вала и прижимную пластину коренных подшипников коленчатого вала моторным маслом.
- Установить 4 верхних вкладыша (2) коренных подшипников и упорный подшипник (3) коленчатого вала.
- Установите коленвал (1).
Примечание: Толщина валика герметика должна составлять 2 мм (0,0787 дюйма).

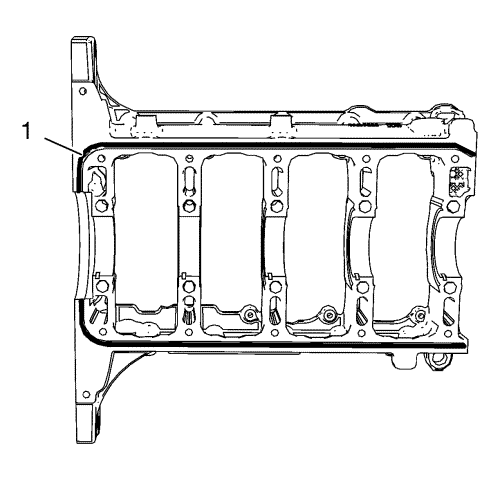

- Нанести герметик (1) на внешний край канавки прижимной пластины коренных подшипников. См. Клеи, жидкости, смазки и герметики .
Примечание: Вся процедура установки должна занять не более 10 минут.
- Установить 4 нижних вкладыша (3) коренных подшипников и упорный подшипник (4) коленчатого вала.
- Установить прижимную пластину коренных подшипников (2).
Примечание: Нельзя повторно использовать старые болты.
- Вкрутить 10 НОВЫХ внутренних болтов (1) прижимной пластины коренных подшипников.
Осторожно: См. Предупреждение о крепежных деталях во введении.
Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.
- Затянуть 10 внутренних болтов прижимной пластины коренных подшипников в указанном порядке:
| 8.1. | Затянуть внутренние болты прижимной пластины коренных подшипников моментом 25 Н·м (18 фунто-футов). |
| 8.2. | Довернуть внутренние болты прижимной пластины коренных подшипников на 60°. Используйте ключ en-470-b. |
| 8.3. | Довернуть внутренние болты прижимной пластины коренных подшипников на 15°. Используйте ключ en-470-b. |
Примечание: Нельзя повторно использовать старые болты.
- Вкрутить 12 НОВЫХ наружных болтов (1) прижимной пластины коренных подшипников и затянуть в следующем порядке:
| 9.1. | Затянуть наружные болты прижимной пластины коренных подшипников моментом 10 Н·м (89 фунт-дюйм). |
| 9.2. | Довернуть наружные болты прижимной пластины коренных подшипников на 60°. Используйте ключ en-470-b. |
| 9.3. | Довернуть наружные болты прижимной пластины коренных подшипников на 15°. Используйте ключ en-470-b. |
- Установить датчик положения коленчатого вала (1) с НОВЫМ уплотнительным кольцом (2).
- Завернуть болт (3) датчика положения коленчатого вала и затянуть его с моментом затяжки 8 Н·м (71 фунт-дюйм).
Примечание: Смазать задний сальник коленчатого вала.
- Установить задний масляный сальник (1) коленвала с помощью оправки для запрессовки en-235-6 (2).
- Использовать оправку для запрессовки en-658-1 (1) для ударной посадки заднего масляного сальника коленчатого вала.
