Cruze

Установка шкива коленчатого вала

Специальный инструмент

en-662-c Кронштейн

Эквивалентные местные инструменты см. Специальный инструмент .

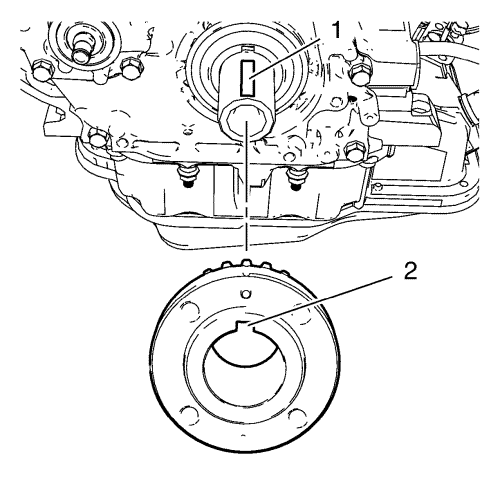

1. Шип (1) и канавка (2) шестерни коленчатого вала должны быть расположены друг напротив друга.



2. Установить фланец шкива коленчатого вала (1).
3. Установить шкив коленчатого вала (2).
4. Установить кронштейн en-662-c для фиксации шкива коленчатого вала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

5. Завернуть болт (3) шкива коленчатого вала с шайбой (4) и затянуть его с моментом затяжки 196 Н·м (145 фунт дюйм), удерживая при этом шкив коленчатого вала от проворачивания.
6. Снять кронштейн en-662-c.
