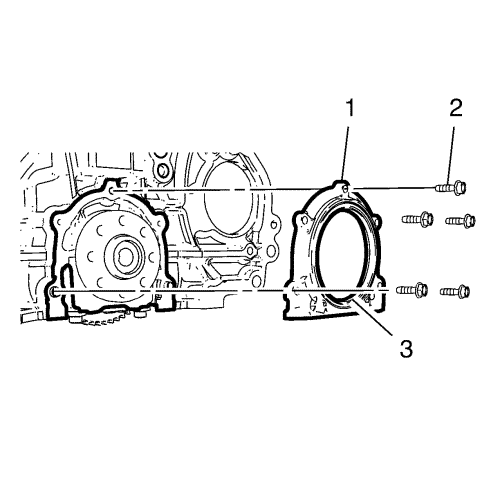

- Открутить 5 болтов (2) крепления заднего сальника коленвала.
- Снять крепление (1) заднего сальника коленвала вместе с задним сальником (3) коленвала.
- Снять задний сальник (3) коленвала с крепления (1) заднего сальника коленвала.
Примечание: Пометьте крышки подшипников коленчатого вала, чтобы затем установить их в исходные положения.
- Ослабить 10 болтов коренных подшипников в указанном порядке.
- Выкрутить 10 винта из крышки коренного подшипника (4).
- Снимите 5 крышек (5) коренных подшипников.
Примечание: Пометьте расположение крышек подшипников коленчатого вала, чтобы затем установить их в исходные положения.
- Снять 5 коренных подшипников коленвала (3).
- Снимите коленвал (2).
Примечание: Пометьте расположение крышек подшипников коленчатого вала, чтобы затем установить их в исходные положения.
- Снять 5 коренных подшипников коленчатого вала (1).

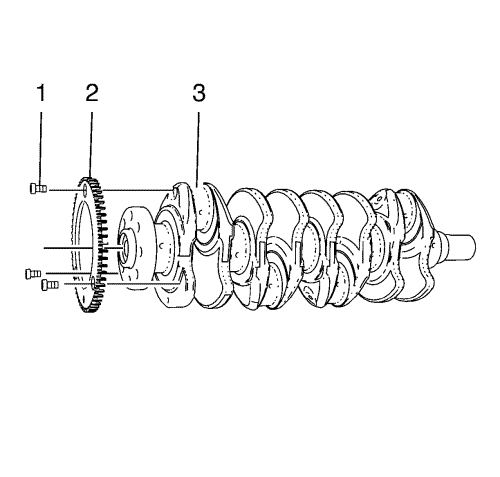

- Открутить 3 болта (1) задающего диска датчика положения коленвала.
- Снять задающий диск датчика (2) положения коленвала с коленвала (3).
Примечание: Пометьте расположение упорных полуколец коленчатого вала, чтобы затем установить их в исходные положения.
- Снять упорные полукольца (1) коленчатого вала.
