Aveo_Sonic

Замена кожуха охлаждающего вентилятора двигателя - Дизель

Предупреждение: В герметичной системе охлаждения температура охлаждающей жидкости в радиаторе может быть значительно выше точки кипения раствора при атмосферном давлении. При снятии крышки расширительного бачка на горячей системе охлаждения и при высоком давлении внутри нее раствор вскипает мгновенно со взрывным разбрызгиванием. Это может привести к выплескиванию охлаждающей жидкости на двигатель и на человека, который открывает крышку. Возможно получение серьезной травмы.

1. Откройте капот.
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
3. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
4. Снимите расширительный бачок радиатора. См. Уравнительный бак радиатора, замена .
5. Снимите впускной шланг радиатора. См. Впускной шланг радиатора Замена : Дизель  → 1.2 л или 1.4 л  → 1.6 л или 1.8 л .
6. Снять брызгозащитный щиток с электромагнитного клапана управления вакуумом в исполнительном органе перепускного клапана См. Замена брызговика электромагнитного клапана вакуумного управления перепускным клапаном турбонагнетателя : LDV, LSF .
7. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
8. Отсоедините все электрические разъемы от кожуха вентилятора.



9. Выкрутить болты (3) впускной воздушной трубки охладителя нагнетаемого воздуха.
10. Снять впускной воздуховод (4) охладителя нагнетаемого воздуха с турбокомпрессора (1).



11. Отсоединить разъем электрического жгута.

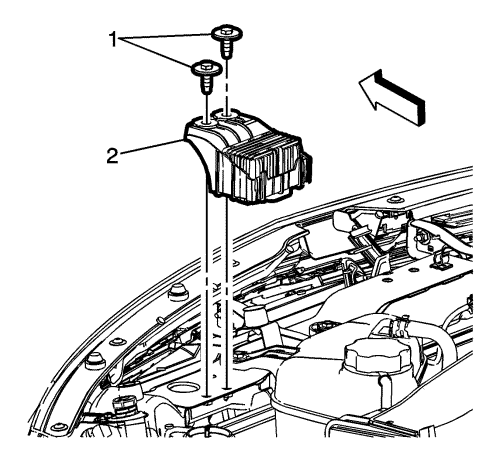

12. Выкрутить болты крепления кронштейна модуля управления свечами накаливания (1) и отодвинуть кронштейн (2) в сторону.



13. Выкрутить болты крепления кронштейна электромагнитного клапана управления вакуумом (1) и отодвинуть кронштейн в сторону (2).

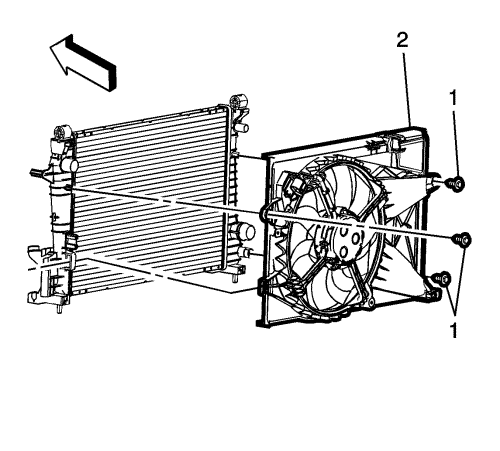

14. Выкрутить крепеж (1) кожуха вентилятора охлаждения двигателя.
15. Снять кожух вентилятора охлаждения двигателя в сборе (2) с автомобиля.

1. Установить кожух вентилятора охлаждения двигателя в сборе (2) на автомобиль.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Установить крепеж (1) кожуха вентилятора охлаждения двигателя.



3. Установить кронштейн крепления электромагнитного клапана управления вакуумом (2) и болты (1).



4. Установить кронштейн крепления модуля управления свечами накаливания (2) и болты (1).
5. Подключите разъем жгута проводов.



6. Установить впускной воздуховод (4) охладителя нагнетаемого воздуха на турбокомпрессор (1).
7. Вкрутить болты (3) впускной трубки охладителя нагнетаемого воздуха и затянуть моментом 10 Нм (89 фунто-футов)
8. Подсоединить электрические разъемы к кожуху вентилятора.
9. Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
10. Установить брызговик электромагнитного вакуумного регулирующего клапана исполнительного устройства перепускной заслонки тракта выпуска турбокомпрессора. См. Замена брызговика электромагнитного клапана вакуумного управления перепускным клапаном турбонагнетателя : LDV, LSF .
11. Установите впускной шланг радиатора. См. Впускной шланг радиатора Замена : Дизель  → 1.2 л или 1.4 л  → 1.6 л или 1.8 л .
12. Установите расширительный бачок радиатора. См. Уравнительный бак радиатора, замена .
13. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
14. Присоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
15. Закройте капот.
