Держатель подпорки двигателя

Специальный инструмент

    • en-50129-gsv Переходник приспособления для снятия двигателя
    • en-50129 Приспособление для снятия двигателя
    • en-47519 Опора для вывешивания двигателя

Эквивалентные местные инструменты см. Специальный инструмент .

Сборка и регулировка приспособления для снятия двигателя en-50129

    2536393

    Примечание: Проводить подсборку специального инструмента следует вне автомобиля в соответствии с представленными в таблице данными.

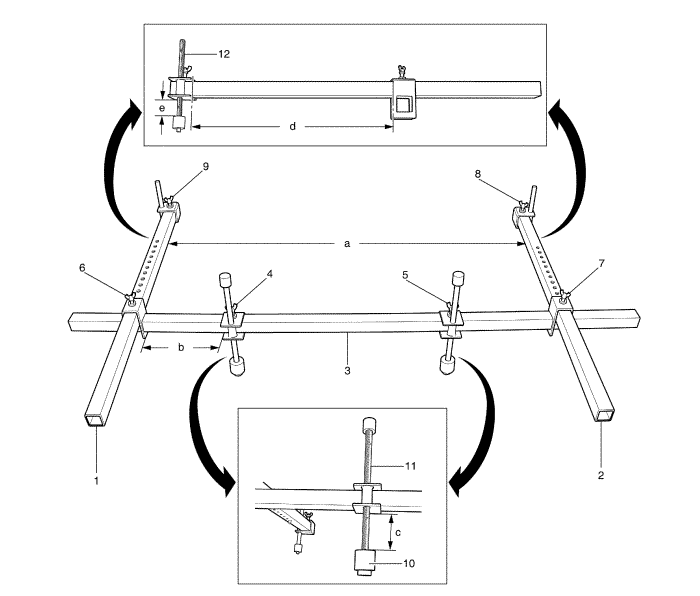

  1. Выполнить предварительную сборку приспособления для снятия двигателя en-50129.
  2. Установите 2 передних опоры (11) на горизонтальную раму (3).
  3. Установить переходник приспособления для снятия двигателя en-50129-gsv (10) на переднюю опору (11).
  4. Установите заднюю опору (12) в задней части вертикальной рамы (1, 2).
  5. Отрегулируйте высоту (e) с обеих сторон.
  6. Затяните крепление (8, 9) с обеих сторон.

    7. Примечание: Вертикальные элементы рамы en-50129 ДОЛЖНЫ устанавливаться параллельно.

  7. Установите вертикальную раму (1, 2) на горизонтальную раму (3).
  8. Отрегулируйте ширину (d) с обеих сторон.
  9. Отрегулируйте ширину (a).
  10. Затяните крепление (6, 7) с обеих сторон.
  11. Отрегулируйте ширину (b) с обеих сторон.
  12. Затяните крепление (4, 5) с обеих сторон.
  13. Отрегулируйте высоту (c) с обеих сторон.

Измерение

Размер

a

1320 мм (51 дюйма)

b

255 мм (10 дюймов)

c

90 мм (3,54 дюйма)

d

490 мм (19 дюйма)

e

55 мм (2,16 дюйма)

Процедура установки
  1. Снимите заднее уплотнение крышки капота с обеих сторон. См. Замена заднего уплотнения капота .
  2. Снять облицовку переднего бампера. См. Замена облицовки переднего бампера .

    3. 2536394
  3. Вместе с помощником установите раму приспособления для снятия двигателя en-50129 (1) на автомобиль. При необходимости отрегулируйте раму en-50129 (1) для обеспечения надежности ее установки.
  4. Установите опору для вывешивания двигателя en-47519 (1) на приспособление для снятия двигателя en-50129.

    5. 2536395

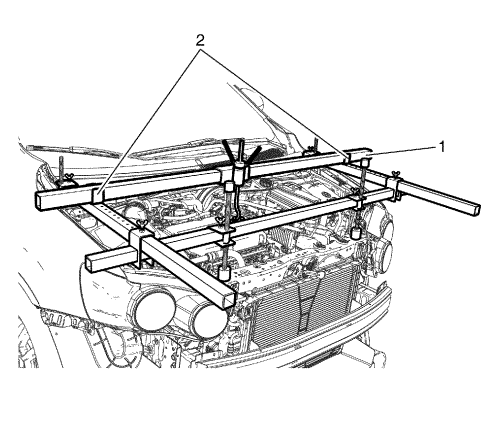

  5. Вместе с помощником установите опору для вывешивания двигателя en-47519 (1) на держатель (2).
  6. Зацепите двигатель или КПП с помощью крюка на цепи.

Процедура демонтажа

    2536395

    Примечание: Закрепите цепь на внешней стороне приспособления для снятия двигателя.

  1. Вместе с помощником снимите опору для вывешивания двигателя en-47519 (1)

    2. 2536394
  2. Вместе с помощником снимите раму приспособления для снятия двигателя en-50129 с автомобиля.
  3. Установите переднюю облицовку бампера. См. Замена облицовки переднего бампера .
  4. Установите заднее уплотнение крышки капота с обеих сторон. См. Замена заднего уплотнения капота .
