Замена модуля топливного насоса в узле топливного бака

Специальный инструмент

ch-47747 Съемник / оправка для установки стопорного кольца главного топливного насоса

Эквивалентные местные инструменты см. Специальный инструмент : Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение: При работе с топливом следует всегда использовать защитные очки для предотвращения попадания брызг топлива в глаза.

1. Снимите топливный бак. См. Замена топливного бака .

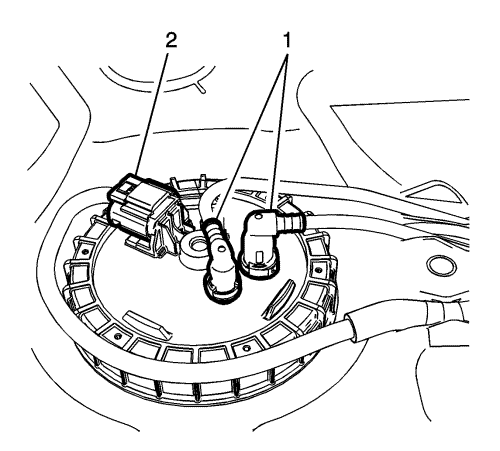

2. Отсоединить напорные топливопроводы (1) Смотри Обслуживание пластмассового быстросъемного разъема .
3. Отсоединить электрический разъём (2).




Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака.

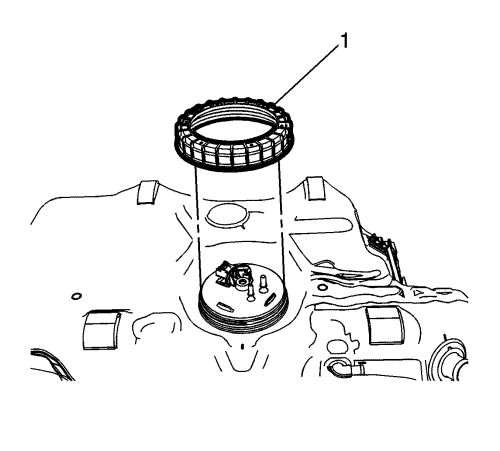

4. При помощи приспособления для монтажа/демонтажа СН-47747 снять стопорное кольцо (1) , поворачивая его против часовой стрелки.

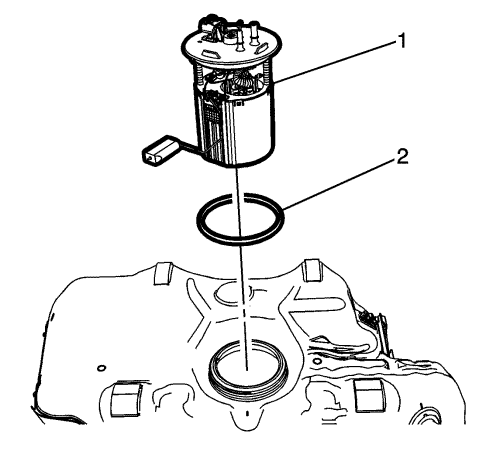

5. Снимите модуль топливного насоса (1) и уплотнительное кольцо (2).

1. Установить модуль топливного насоса (1) и новое уплотнительное кольцо (2).




Примечание: Инструменты ударного действия использовать ЗАПРЕЩАЕТСЯ. Для освобождения стопорного кольца требуется значительное усилие. Не рекомендуется использовать отвертку и молоток. Прикрепить топливный бак во избежание проворачивания топливного бака.

2. При помощи приспособления для монтажа/демонтажа en-47747 установить стопорное кольцо (1) , поворачивая его по часовой стрелке.



3. Сопоставить выступающий край (1) на стопорном кольце с отметкой (2) на топливном баке.
4. Надавить на модуль топливного насоса, наворачивая стопорное кольцо на топливный бак



5. После окончания вращения стопорного кольца проверьте выравнивание выступа на кольце (1) с отметками (2) на топливном баке. Поворачивать стопорное кольцо до тех пор, пока выступающий край (1) не установиться между отметок (2).



6. Установить топливопроводы (1) и подсоединить электрический разъем (2).
7. Установить топливный бак. См. Замена топливного бака .
