Замена распределительного вала
Специальный инструмент en-46781 Стопорный инструмент .
Эквивалентные местные инструменты см. Специальный инструмент .
Процедура демонтажа
Снять прокладку крышки корпуса распределительного вала. См. Замена прокладки крышки корпуса распредвала .
Снять вакуумный насос. См. Замена вакуумного насоса в сборе .
Снять топливный насос высокого давления. См. Замена топливного насоса высокого давления .
Снять датчик положения распредвала. См. Замена датчика положения распределительного вала .
Снять заглушку (2) отверстия камеры охлаждения головки цилиндров со стороны выпуска с корпуса (1) распредвала.
Снять заглушку (3) отверстия камеры охлаждения головки цилиндров со стороны впуска с корпуса (1) распредвала.
Очистить резьбу под заглушки камеры охлаждения головки цилиндров и корпуса распредвала.
Разметьте положение, как указано выше по фиксирующему приспособлению en-46781 (1).
Примечание. Фиксирующий инструмент en-46781 (1) необходимо установить в горизонтальном положении.
Установить фиксирующий инструмент en-46781 (1) на сторону выпуска и впуска.
Отвернуть болт (2) звездочки распределительного вала выпускных клапанов.
Снять звездочку (3) с распределительного вала выпускных клапанов.
Снять стопорный инструмент en-46781 на стороне выпуска.

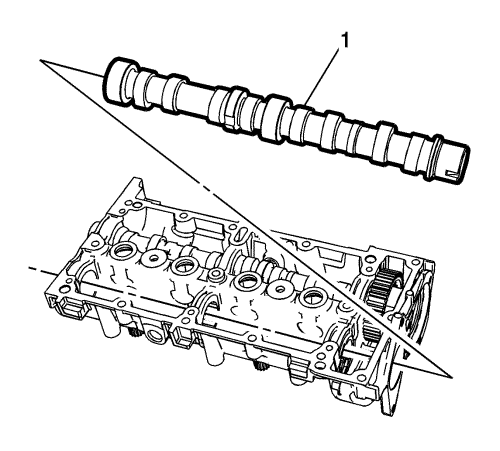

Снимите выпускной рапредвал (1).
Снимите выпускной рапредвал (1).
Отвернуть болт (1) звездочки распределительного вала впускных клапанов.
Снять звездочку (2) с распределительного вала впускных клапанов.
Снять en-46781 стопорный инструмент со стороны впуска.
Снять распределительный вал (3) впускных клапанов.

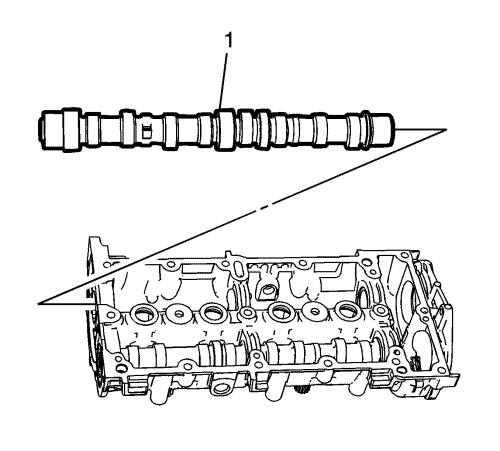

Снять распределительный вал (1) впускных клапанов.
Процедура установки
Установите впускной распредвал (1).
Примечание: Очистить контактные поверхности распределительного вала, звездочки распределительного вала и болт звездочки.
Нанести на подшипники-вкладыши распределительного вала моторное масло.
Установите впускной распредвал (3).
Установить стопорный инструмент en-46781 со стороны впуска.
Установить звездочку (2) на распределительный вал впускных клапанов.
Осторожно: Предупреждение о крепежных деталях
Завернуть болт (1) звездочки распределительного вала впускных клапанов и затянуть его с моментом затяжки 150 Н·м (111 фунт фут) .
Установите выпускной распредвал (1).
Примечание: Очистить контактные поверхности распределительного вала, звездочки распределительного вала и болт звездочки.
Нанести на подшипники-вкладыши распределительного вала моторное масло.
Установите выпускной распредвал (1).
Установить фиксирующий инструмент en-46781 со стороны выпуска.
Установить звездочку (3) распределительного вала выпускных клапанов.
Завернуть болт (2) звездочки распределительного вала выпускных клапанов и затянуть его с моментом затяжки 150 Н·м (111 фунт фут) .
Снять стопорный инструмент en-46781 со стороны выпуска.
Установить заглушку (2) отверстия камеры охлаждения головки блока цилиндров на стороне выпуска и на стороне впуска в корпус распредвала (1) и затянуть их моментом затяжки 15 Н·м (11 фунт фут) .
Установите датчик положения распределительного вала. См. Установка датчика положения распредвала .
Установите топливный насос высокого давления. См. Установка топливного насоса высокого давления .
Установить вакуумный насос. См. Установка вакуумного насоса .
Установите датчик положения распределительного вала. См. Замена датчика положения распределительного вала
Установите топливный насос высокого давления. См. Замена топливного насоса высокого давления .
Установить вакуумный насос. См. Замена вакуумного насоса в сборе .
Установить прокладку крышки корпуса распределительного вала. См. Замена прокладки крышки корпуса распредвала .
