Замена шланга/трубопровода/трубки принудительной вентиляции картера

1. Снять вакуумный ресивер клапана рециркуляции выхлопных газов. См. Замена вакуумного бачка клапана рециркуляции выхлопных газов : с системой "Старт/стоп"  → без системы "Старт/стоп" .

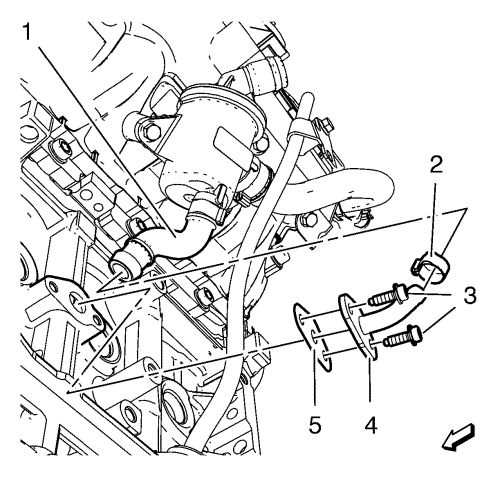

2. Снять хомут (2) со сливного шланга маслоотделителя принудительной вентиляции картера.
3. Снять сливной шланг (1) маслоотделителя принудительной вентиляции картера на трубку (4) принудительной вентиляции картера.
4. Снять болты (3) с трубки положительной вентиляции картера.
5. Снять трубку (4) принудительной вентиляции картера.
6. Снять прокладку (5) трубки принудительной вентиляции картера.

1. Установить НОВУЮ прокладку (5) трубки принудительной вентиляции картера.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Установить трубку принудительной вентиляции картера (4) и болты (3) и затянуть их моментом затяжки 9Н·м (80 фунт-дюймов).
3. Надеть хомут (2) на шланг (1) и установить шланг на трубку системы принудительной вентиляции картера (4).
4. Установить вакуумный ресивер клапана рециркуляции выхлопных газов. См. Замена вакуумного бачка клапана рециркуляции выхлопных газов : с системой "Старт/стоп"  → без системы "Старт/стоп" .
5. Установить передний щиток переднего отделения. См. Замена переднего щитка переднего отделения .
