Aveo_Sonic |
||||||||
|
|
|
|||||||
|

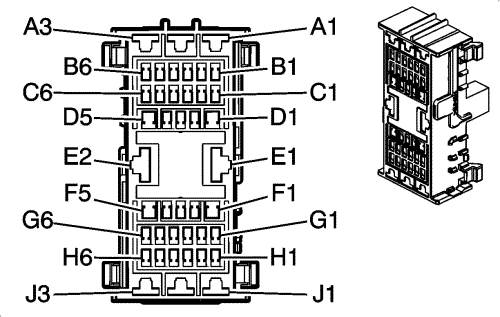

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
a1-a2 | -- | -- | -- | Не используется | -- |
a3 | 3 | wh/bu | 409 | Напряжение питания электродвигателя вентилятора системы охлаждения (1) | ldv или lsf |
2.5 | wh/bu | 409 | Напряжение питания электродвигателя вентилятора радиатора (1) (lcu) | Без ldv или lsf | |
b1 | -- | -- | -- | Не используется | -- |
b2 | 0,5 | bn/vt | 2234 | Напряжение питания передних противотуманных фар | t3u |
b3 | 0,5 | wh | 711 | Напряжение питания левой фары дальнего света | -- |
b4 | 0,5 | wh | 311 | Напряжение питания правой фары дальнего света | -- |
b5 | 0,5 | vt/bu | 5294 | Питание через предохранитель главного реле силовой трансмиссии (5) | -- |
b6 | 0,5 | vt/bu | 5294 | Питание через предохранитель главного реле силовой трансмиссии (5) | -- |
c1-d1 | -- | -- | -- | Не используется | -- |
d2 | 0,5 | bu/wh | 1314 | Напряжение питания левой передней лампы сигналов поворота | -- |
d3 | 0,5 | gy/bn | 309 | Напряжение питания лампы правого габаритного фонаря | -- |
d4 | 0,75 | bn/gy | 29 | Управление звукового сигнала | -- |
d5-e1 | -- | -- | -- | Не используется | -- |
e2 | 5 | ye | 5358 | Напряжение питания электродвигателя вентилятора системы охлаждения (3) | ldv или lsf |
3 | gy | 532 | Напряжение питания электродвигателя вентилятора системы охлаждения (2) | Без ldv или lsf | |
f1-g2 | -- | -- | -- | Не используется | -- |
g3 | 0,5 | gy/vt | 228 | Управление насосом омывателя лобового стекла | -- |
g4 | 1 | ye | 312 | Напряжение питания правой фары ближнего света | -- |
g5 | 0,75 | gn/vt | 1315 | Напряжение питания правой передней лампы сигналов поворота | -- |
g6 | 0,5 | vt/gy | 709 | Напряжение питания лампы левого габаритного фонаря | -- |
h1-h2 | -- | -- | -- | Не используется | -- |
h3 | 0,5 | bu/vt | 392 | Управление насосом омывателя заднего стекла | -- |
h4 | 1 | ye | 712 | Напряжение питания левой фары ближнего света | -- |
h5 | 0,5 | rd/bn | 2240 | Напряжение на положительной клемме аккумуляторной батареи | -- |
h6 | -- | -- | -- | Не используется | -- |
j1 | 4 | gy | 532 | Напряжение питания электродвигателя вентилятора системы охлаждения (2) | ldv или lsf |
j2-j3 | -- | -- | -- | Не используется | -- |
