Aveo_Sonic |
||||||||
|
|
|
|||||||
|

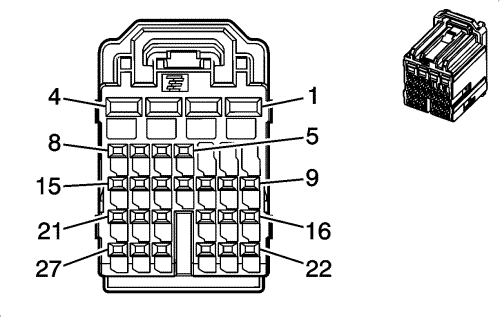

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | 0,75 | gy | 5911 | Управление приводом запирания замков дверей 2 | - |
2 | 0,75 | gy | 295 | Управление приводом запирания замков дверей | -- |
3 | 2 | bk | 550 | Заземление | - |
4 | 0,75 | bn/ye | 294 | Управление приводом отпирания замков дверей | -- |
5 | 0,35 | vt/gy | 1303 | Сигнал выключателя приоткрытой задней подъемной двери (1) | -- |
6 | 0,35 | vt/gy | 5965 | Напряжение питания индикатора состояния замка двери водителя | -- |
7 | 0,5 | ye/gy | 230 | Регулировка яркости ламп подсветки приборной панели | -- |
8-12 | -- | -- | -- | Не используется | -- |
13 | 0,5 | gy | 746 | Сигнал переключателя открытия правой передней двери | -- |
14 | 0,35 | gy/gn | 5053 | Сигнал переключателя зимнего режима | kl9 |
15 | 0,35 | ye/bu | 5797 | Сигнал открывания выключателя задней запирающей ручки | -- |
16 | 0,35 | gn/bn | 6132 | Шина 1 линейной коммутационной сети | kl9 |
17 | -- | -- | -- | Не используется | -- |
18 | 0,5 | bu | 2500 | Высокоскоростная шина последовательных данных gmlan (+) (1) | -- |
19 | 0,5 | wh | 2501 | Высокоскоростная шина последовательных данных gmlan (-) (1) | -- |
20-21 | -- | -- | -- | Не используется | -- |
22 | 0,5 | gy | 745 | Сигнал переключателя открытия левой передней двери | -- |
23 | 0,35 | bk/gy | 6138 | Сигнал низкого показателя | -- |
24 | 0,5 | bu | 2500 | Высокоскоростная шина последовательных данных gmlan (+) (1) | -- |
25 | 0,5 | wh | 2501 | Высокоскоростная шина последовательных данных gmlan (-) (1) | -- |
26 | -- | -- | -- | Не используется | -- |
27 | 0,5 | gy | 747 | Сигнал переключателя открытия левой задней двери | -- |
