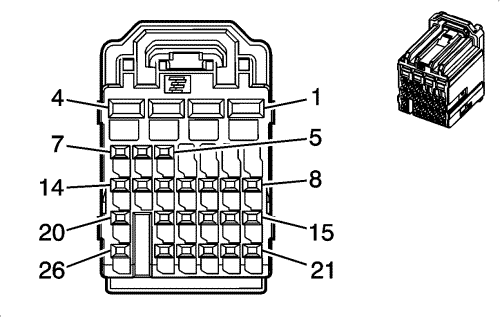

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем oem: 2098067-3
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 26-контактный, гнездовой, серия 0.64/2.8 (BK)

Информация о деталях контактов

• Контакты: 1-4
• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: j-38125-553
• Щуп диагностической проверки: j-35616-35 (vt)

• Контакты: 5-18, 20-24, 26
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,75

ye

312

Напряжение питания правой фары ближнего света

-

2

0,75

ye

712

Напряжение питания левой фары ближнего света

--

3

0,75

gn/vt

1315

Напряжение питания правой передней лампы сигналов поворота

-

4

0,75

bu/vt

1335

Напряжение питания правой задней лампы сигналов поворота

--

5

0,5

gy/bn

309

Напряжение питания лампы правого габаритного фонаря

--

6

0,5

vt/gy

709

Напряжение питания лампы левого габаритного фонаря

--

7

0,75

bn/bu

2509

Напряжение питания левого заднего стояночного огня

--

8

--

--

--

Не используется

--

9

0,35

bn/vt

193

Управление реле заднего антизапотевателя

-

10

0,35

ye

5420

Управление катушкой реле электродвигателя заднего стеклоочистителя

Хэтчбэк

11

0,5

bn/ye

820

Напряжение питания среднего верхнего стоп-сигнала (chmsl)

--

12

0,35

gn/bn

5706

Напряжение питания реле замка задней двери

Хэтчбэк

0,35

gy/ye

6188

Управление выключением электродвигателя стеклоподъемников/багажника

Седан

13

0,5

gn/ye

6846

Напряжение питания лампы освещения заднего номерного знака

--

14

0,35

bn/gy

2268

Цепь реле омывателя лобового стекла

--

15

0,35

bn/vt

5486

Управление обмоткой реле Работа

--

16

0,35

gy

91

Напряжение питания обмотки реле электродвигателя стеклоочистителя лобового стекла

--

17

0,35

bn/gn

196

Сигнал переключателя исходного положения электромотора стеклоочистителей лобового стекла

-

18

0,5

wh/ye

5075

Сигнал датчика тока

Без kl9

19

--

--

--

Не используется

--

20

0,35

rd/bn

440

Напряжение на положительной клемме аккумуляторной батареи

-

21

0,5

bu/vt

5076

Напряжение питания датчика тока

Без kl9

22

0,35

vt/ye

5985

Активизация последовательных данных дополнительного оборудования

--

23

0,35

wh/bu

5986

Активна передача последовательных данных

--

24

0,5

bn/gn

109

Переключатель подъема капота, сигнал

kl9

25

--

--

--

Не используется

--

26

0,5

bk

350

Заземление

--
