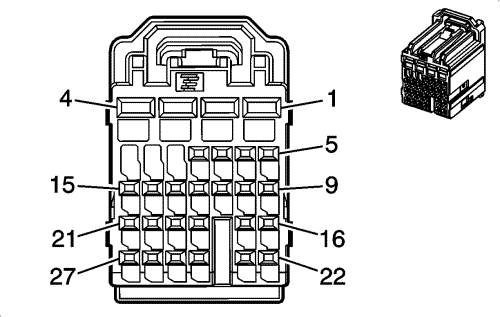

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | 1 | rd/wh | 2040 | Напряжение на положительной клемме аккумуляторной батареи | - |
2 | 2 | bk | 1350 | Заземление | -- |
3 | 1.5 | rd/gn | 2440 | Напряжение на положительной клемме аккумуляторной батареи | - |
4 | 2.5 | rd/wh | 2740 | Напряжение на положительной клемме аккумуляторной батареи | -- |
5-6 | -- | -- | -- | Не используется | -- |
7 | 0,35 | bu/ye | 5361 | Сигнал датчика срабатывания тормоза | -- |
8 | 0,35 | ye | 6817 | Управление уменьшением яркости светодиодной подсветки индикаторов | - |
9 | -- | -- | -- | Не используется | -- |
10 | 0,35 | wh/bu | 278 | Сигнал датчика наружного освещения | t83 |
11 | 0,5 | vt/ye | 5526 | Сигнал переключения передач вверх и вниз с помощью системы tap | mh9 |
12 | 0,35 | bn/bu | 391 | Сигнал переключателя очистителя заднего окна | -- |
13 | 0,35 | wh | 5359 | Напряжение питания датчика срабатывания тормоза | -- |
14 | 0,35 | bu/vt | 1788 | Сигнал переключателя системы контроля тягового усилия (1) | -- |
15 | 0,35 | bn/wh | 781 | Сигнал отпирания переключателя блокировки двери водителя | -- |
16 | 0,35 | gy | 3273 | Возвратный сигнал исполнительного устройства дистанционной функции | -- |
17 | -- | -- | -- | Не используется | -- |
18 | 0,5 | gn/bu | 761 | Сигнал скорости вентилятора системы вентиляции | -- |
19 | 0,35 | bn/ye | 780 | Сигнал блокировки переключателя блокировки двери водителя | -- |
20-21 | -- | -- | -- | Не используется | -- |
22 | 0,35 | gn | 5060 | Низкоскоростная шина последовательных данных gmlan | -- |
23 | 0,5 | wh | 2501 | Высокоскоростная шина последовательных данных gmlan (-) (1) | -- |
24 | 0,5 | bu | 2500 | Высокоскоростная шина последовательных данных gmlan (+) (1) | -- |
25 | 0,35 | gy/wh | 3272 | Напряжение питания исполнительного устройства дистанционной функции | -- |
26 | 0,35 | gn/wh | 111 | Сигнал выключателя аварийной сигнализации | -- |
27 | 0,35 | ye/gn | 3274 | Сигнал передачи исполнительного устройства дистанционной функции | -- |
