Замена звездочки выпускного распределительного вала

Специальный инструмент

en-46781 Стопорный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять прокладку крышки корпуса распределительного вала. См. Замена прокладки крышки корпуса распредвала .




Примечание: Не перекашивайте привод топливного насоса высокого давления (1) в пазу (4) привода газораспределительного механизма.

2. Выкрутите болты (3) топливного насоса высокого давления.
3. Снять топливный насос высокого давления (2). См. Замена топливного насоса высокого давления .



4. Открутить болт датчика положения распредвала (1).
5. Снять датчик положения распредвала (2). См. Замена датчика положения распределительного вала .



6. Снять заглушку (2) отверстия камеры охлаждения головки цилиндров со стороны выпускных клапанов на корпусе (1) распредвала.
7. Снять заглушку (3) отверстия камеры охлаждения головки цилиндров со стороны впускных клапанов с корпуса (1) распредвала.
8. Очистить резьбу под заглушки камеры охлаждения головки цилиндров и корпуса распредвала.



9. Разметить положение, как указано выше по фиксирующему приспособлению en-46781 (1).




Примечание. Фиксирующий инструмент en-46781 (1) необходимо установить в горизонтальном положении.

10. Установить фиксирующий инструмент en-46781 (1) на сторону выпуска и впуска.

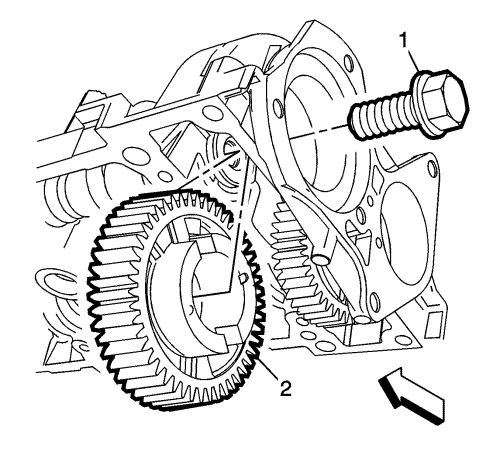

11. Отвернуть болт (1) звездочки распределительного вала выпускных клапанов.
12. Снимите зубчатый шкив распределительного вала выпускных клапанов (2)
13. Снять стопорный инструмент en-46781 на стороне выпуска.

Примечание: Очистить контактные поверхности распределительного вала, звездочки распределительного вала и болт звездочки.

Нанести на поверхности подшипников распредвала моторное масло.



1. Установить стопорный инструмент en-46781 на стороне выпуска.
2. зубчатый шкив распределительного вала выпускных клапанов (2)

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Завернуть болт (1) звездочки распределительного вала выпускных клапанов и затянуть его моментом 150 Н·м (111 фунто-футов).
4. Снять стопорный инструмент en-46781 со стороны выпуска.



5. Установить заглушку отверстия выпускных клапанов в головке цилиндров (2) и заглушку отверстия впускных клапанов в головке цилиндров (3) на кожух распределительных валов (1) и затянуть моментом 15 Н·м(11 фунт).



6. Установите датчик положения распределительного вала (2).
7. Вкрутите болт (1) датчика положения распределительного вала и затяните моментом 9 Н·м (80 фунто-дюймов). См. Замена датчика положения распределительного вала .



8. Установить НОВОЕ уплотнение топливного насоса высокого давления.

Примечание: Не перекашивайте привод топливного насоса высокого давления (1) в пазу (4) привода газораспределительного механизма.

9. Установите топливный насос высокого давления (2).
10. Вкрутите болты (3) топливного насоса высокого давления и затяните моментом 15 Н·м (11 фунто-футов). См. Замена топливного насоса высокого давления .
11. Присоединить разъем жгута проводов к топливному насосу высокого давления.
12. Установить прокладку крышки корпуса распределительного вала. См. Замена прокладки крышки корпуса распредвала .
