Замена верхней боковой направляющей переднего отсека

Предупреждение См. Допущенное оборудование для ремонта последствий столкновения в разделе "Введение".

1. Деактивировать систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV,LSF  → LCU,LDE .
3. Демонтируйте все задействованные панели и детали.
4. Насколько возможно, устранить повреждение согласно заводским указаниям. См. (габаритные) размеры - Кузов : 4NB  → 5HB .
5. Удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .

Примечание: Следите за тем, чтобы не повредить внутренние панели и усилительные элементы.

6. Идентифицируйте и пометьте все нужные заводские точки сварки и сварные швы на верхней боковой направляющей переднего отсека.

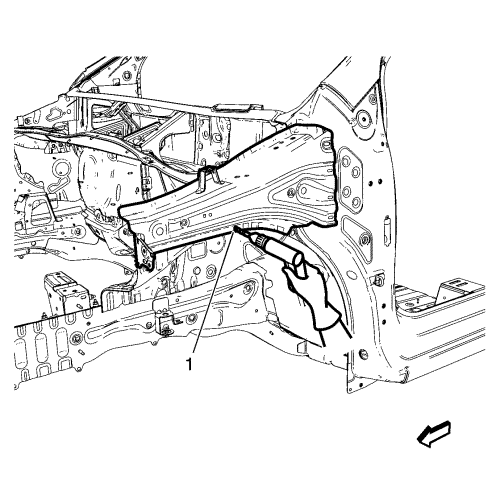

7. Высверлите все места заводской сварки (1). Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.



8. Прошлифуйте заводские сварные швы (1).

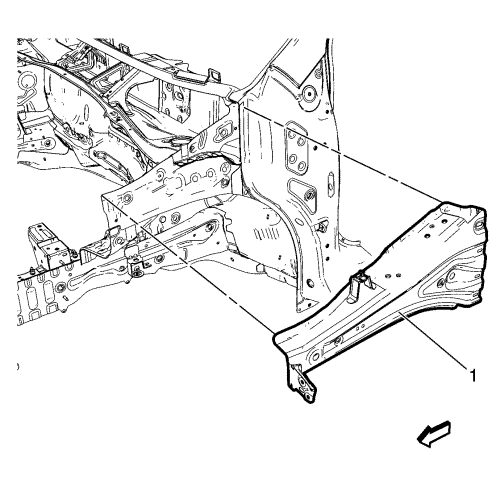

9. Снимите верхнюю боковую направляющую переднего отсека (1).

Примечание: Если расположение первоначальных отверстий для перфорационной точечной сварки определить нельзя, или если присутствует межоперационный клей, проделать отверстия через каждые 40 мм(1 дюйма).

1. Просверлите отверстия диаметром 8 мм (5/16 дюйма) под пробочные сварные швы на ремонтной панели в местах, отмеченных по исходной панели (1).
2. Очистите и подготовьте сопрягающиеся поверхности к сварке так, как необходимо.
3. Установите на автомобиль верхнюю боковую направляющую переднего отсека.
4. Проверьте подгонку верхней боковой направляющей переднего отсека.
5. Закрепите верхнюю боковую направляющую переднего отсека в нужном положении.




Примечание: Выполните перфорационную точечную сварку заводских прорезей в зоне корпуса передней шарнирной стойки (1), как показано на исходной панели.

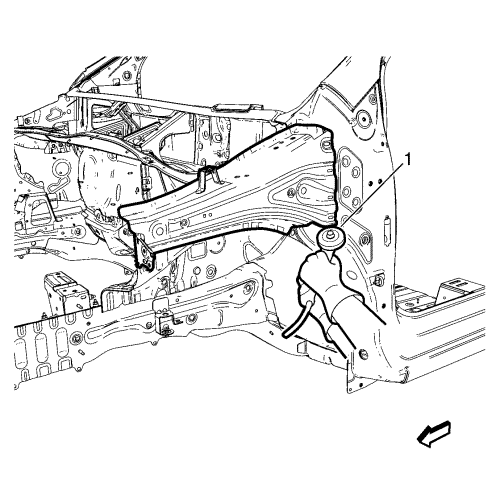

6. Выполните перфорационную точечную сварку (1).
7. Очистить и подготовить все сварные поверхности.
8. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
9. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
10. Установите на место все задействованные панели и детали.
11. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV,LSF  → LCU,LDE .
12. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
