Aveo_Sonic |
||||||||
|
|
|
|||||||
|

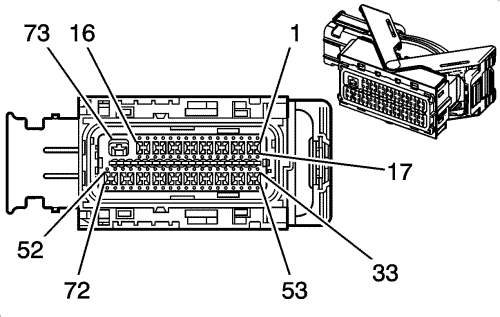

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | 0,5 | bu/wh | 225 | Сигнал включения генератора | - |
2 | -- | -- | -- | Не используется | -- |
3 | 0,5 | gn | 1668 | Высокий сигнал обогреваемого датчика кислорода, датчик группы 1 (2) | - |
4 | 0,5 | gn | 1665 | Высокий сигнал обогреваемого датчика кислорода, датчик группы 1 (1) | -- |
5 | 0,5 | bn/gn | 485 | Сигнал датчика положения дроссельной заслонки (1) | -- |
6-7 | -- | -- | -- | Не используется | -- |
8 | 0,5 | gn/wh | 432 | Сигнал датчика абсолютного давления в коллекторе | - |
9 | 0,5 | bn/bu | 486 | Сигнал датчика положения дроссельной заслонки (2) | - |
10 | 0,5 | ye/wh | 1669 | Низкий сигнал обогреваемого датчика кислорода, датчик группы 1 (2) | -- |
11 | 0,5 | vt/bk | 6264 | Сигнал cam x распредвала | -- |
12 | 0,5 | bn/ye | 844 | Управление топливной форсункой (4) | -- |
13 | 0,5 | bk/vt | 6754 | Сигнал низкого показателя | -- |
14 | 0,5 | gy/bu | 5282 | Электромагнитный клапан механизма регулировки фазы выпуска (1) | -- |
15 | 0,5 | bk/bn | 6753 | Сигнал низкого показателя | -- |
16 | 0,5 | ye/wh | 1745 | Управление топливной форсункой (2) | -- |
17 | -- | -- | -- | Не используется | -- |
18 | 0,5 | vt/bu | 6270 | Напряжение датчика коленвала 60x | -- |
19 | -- | -- | -- | Не используется | -- |
20 | 0,5 | ye/bn | 1664 | Низкий сигнал обогреваемого датчика кислорода, датчик группы 1 (1) | - |
21 | 0,5 | gy | 23 | Сигнал скважности генератора | -- |
22-23 | -- | -- | -- | Не используется | -- |
24 | 0,5 | ye/bu | 231 | Сигнал реле давления масла | -- |
25 | 0,5 | gn/vt | 2032 | Сигнал датчика температуры охлаждающей жидкости | -- |
26 | 0,5 | gn | 6271 | Сигнал датчика коленвала 60x | -- |
27 | 0,5 | ye/vt | 6265 | Сигнал cam w распредвала | -- |
28-31 | -- | -- | -- | Не используется | -- |
32 | 0,5 | vt/bn | 5284 | Электромагнитный клапан механизма регулировки фазы впуска (1) | -- |
33 | 0,5 | gy/ye | 6457 | Напряжение питания cam x распредвала | -- |
34 | -- | -- | -- | Не используется | -- |
35 | 0,5 | vt/gy | 496 | Сигнал датчика детонации (1) | -- |
36 | 0,5 | gy/rd | 2704 | Опорный сигнал 5 вольт | -- |
37-38 | -- | -- | -- | Не используется | -- |
39 | 0,5 | gy/bk | 6267 | Масса cam x распредвала | -- |
40 | 0,5 | gn/bk | 6266 | Масса cam w распредвала | -- |
41-43 | -- | -- | -- | Не используется | -- |
44 | 0,5 | bn/gn | 5041 | Управление впускным коллектором (1) | -- |
45 | 0,5 | bk/vt | 6272 | Сигнал низкого показателя | -- |
46 | 0,5 | ye/bu | 2124 | Управление зажиганием (4) | -- |
47 | 0,5 | bu/wh | 2122 | Управление зажиганием (2) | -- |
48 | -- | -- | -- | Не используется | -- |
49 | 0,5 | bk/gy | 453 | Сигнал низкого показателя | -- |
50 | 0,5 | bn/vt | 1744 | Управление топливной форсункой (1) | -- |
51 | 0,5 | bn/vt | 1746 | Управление топливной форсункой (3) | -- |
52 | 0,5 | gn/vt | 1423 | Низкий управляющий сигнал нагревателя обогреваемого датчика кислорода, датчик группы 1 (2) | -- |
53 | -- | -- | -- | Не используется | -- |
54 | 0,5 | gy/bu | 6259 | Напряжение питания cam w распредвала | -- |
55 | 0,5 | bk/ye | 1716 | Сигнал низкого показателя | -- |
56 | 0,5 | gy/rd | 416 | Опорный сигнал 5 вольт | -- |
57-59 | -- | -- | -- | Не используется | -- |
60 | 0,5 | bk/bn | 2752 | Сигнал низкого показателя | -- |
61 | -- | -- | -- | Не используется | -- |
62 | 0,5 | bk/gn | 469 | Сигнал низкого показателя | -- |
63 | -- | -- | -- | Не используется | -- |
64 | 0,5 | bk/bn | 2761 | Сигнал низкого показателя | -- |
65 | -- | -- | -- | Не используется | -- |
66 | 0,5 | gn/bu | 428 | Управление электромагнитным клапаном продувки адсорбера системы улавливания паров топлива | -- |
67 | -- | -- | -- | Не используется | -- |
68 | 0,75 | bn/wh | 582 | Управление приводом дроссельной заслонки - закрытие | -- |
69 | 0,75 | ye | 581 | Управление приводом дроссельной заслонки - открытие | -- |
70 | 0,5 | bu/vt | 2121 | Управление зажиганием (1) | -- |
71 | 0,5 | gn/bu | 2123 | Управление зажиганием (3) | -- |
72 | 0,5 | gy/wh | 3113 | Низкий управляющий сигнал нагревателя обогреваемого датчика кислорода, датчик группы 1 (1) | -- |
73 | 2.5 | bk | 1750 | Заземление | -- |
