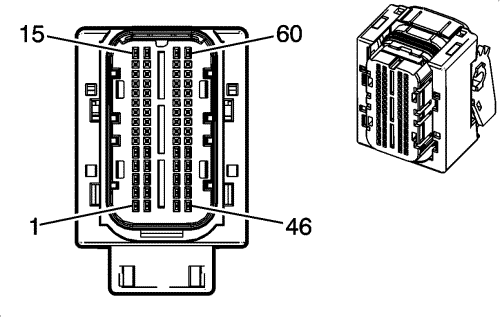

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | 1.5 | bu/gn | 5423 | Напряжение питания топливной форсунки (3) | - |
2 | 1.5 | bu/ye | 5422 | Напряжение питания топливной форсунки (2) | -- |
3 | 0,75 | wh | 560 | Напряжение питания электродвигателя механизма управления дроссельной заслонки во время работы противобуксовочной системы | -- |
4-5 | -- | -- | -- | Не используется | -- |
6 | 0,5 | bn/rd | 2917 | Опорное напряжение (5) вольт датчика давления в распределителе топлива | -- |
7 | 0,5 | bn/rd | 5639 | Опорное напряжение 5 вольт датчика давления турбонаддува | -- |
8 | 0,5 | gy | 7376 | Напряжение питания 5 В датчика положения распределительного вала | -- |
9-12 | -- | -- | -- | Не используется | -- |
13 | 0,5 | bu/rd | 2702 | Опорное напряжение 5 В системы рециркуляции отработавших газов (2) | -- |
14 | 0,5 | gy/rd | 5928 | Опорное напряжение датчика положения турбокомпрессора с переменной геометрией | lsf |
15 | 0,5 | gy/rd | 416 | Опорный сигнал 5 В датчика положения дроссельной заслонки | -- |
16 | 1.5 | bu/wh | 5421 | Напряжение питания топливной форсунки (1) | -- |
17 | 1.5 | bu/gy | 5425 | Напряжение питания топливной форсунки (4) | - |
18 | 0,75 | gy/bk | 561 | Обратный сигнал электродвигателя механизма противодействия открытию дроссельной заслонки во время работы противобуксовочной системы | -- |
19 | -- | -- | -- | Не используется | -- |
20 | 0,5 | bk/gn | 5638 | Низкий опорный сигнал датчика давления турбонаддува | - |
21 | 0,5 | bk/bn | 2752 | Слабый опорный сигнал датчика положения дроссельной заслонки | -- |
22-27 | -- | -- | -- | Не используется | -- |
28 | 0,5 | gn | 573 | Сигнал датчика положения коленчатого вала (1) | Без kl9 |
29 | 0,5 | bk/vt | 574 | Опорный сигнал низкого уровня датчика положения коленчатого вала (1) | Без kl9 |
30 | 0,75 | ye | 7301 | Исполнительный элемент топливного насоса высокого давления - Верхний уровень - Управление | -- |
31 | 1.5 | ye/wh | 1745 | Управление топливной форсункой (2) | -- |
32 | 0,5 | gy/rd | 7387 | Опорный сигнал 5 В датчика массового расхода воздуха | -- |
33 | 1.5 | bn/ye | 844 | Управление топливной форсункой (4) | -- |
34 | 0,75 | wh/vt | 5764 | Сигнал высокого уровня электродвигателя клапана рециркуляции выхлопных газов | -- |
35 | 0,5 | bk/ye | 632 | Низкий опорный сигнал датчика положения распредвала | -- |
36 | 0,5 | gn/vt | 2032 | Сигнал датчика температуры охлаждающей жидкости | -- |
37 | 0,5 | bu/wh | 5277 | Датчик температуры выхлопных газов (1) | -- |
38 | 0,5 | gn/bu | 411 | Сигнал датчика положения дроссельной заслонки (3) | -- |
39 | 0,5 | vt/ye | 5947 | Сигнал датчика положения турбокомпрессора с переменной геометрией | lsf |
40 | 0,5 | bk/gn | 2919 | Низкий опорный сигнал датчика давления в распределителе топлива | -- |
41 | 0,5 | bk/bn | 5929 | Опорный сигнал низкого уровня датчика положения турбокомпрессора с переменной геометрией | lsf |
42 | 0,5 | gn/wh | 492 | Сигнал датчика массового расхода воздуха | -- |
43-44 | -- | -- | -- | Не используется | -- |
45 | 0,75 | l-bu | 6398 | Управление клапаном принудительной вентиляции картера | -- |
46 | 1.5 | bn/vt | 1746 | Управление топливной форсункой (3) | -- |
47 | 1.5 | gn/ye | 1744 | Управление топливной форсункой (1) | -- |
48 | 0,5 | bk/gy | 6052 | Опорный сигнал низкого уровня датчика массового расхода воздуха | -- |
49 | 0,75 | vt/bk | 5746 | Сигнал низкого уровня электродвигателя клапана рециркуляции выхлопных газов | -- |
50 | 0,5 | bk/bn | 2761 | Опорный сигнал низкого уровня датчика температуры охлаждающей жидкости | -- |
51 | 0,5 | gy | 5641 | Сигнал температуры датчика давления турбонаддува | -- |
52 | 0,5 | bu/wh | 2918 | Сигнал датчика давления в трубе топливного распределителя | -- |
53 | 0,5 | wh | 1456 | Сигнал положения клапана рециркуляции выхлопных газов | -- |
54 | 0,5 | gn | 1533 | Сигнал датчика давления турбонаддува | -- |
55 | 0,5 | bk/bn | 6782 | Опорный сигнал низкого уровня датчика 1 температуры выхлопных газов | -- |
56 | 0,5 | bn/vt | 472 | Сигнал датчика температуры воздуха на впуске | -- |
57 | 0,5 | bk/bn | 2753 | Опорный сигнал низкого уровня датчика системы рециркуляции отработавших газов | -- |
58 | 0,5 | ye/vt | 633 | Сигнал датчика положения распределительного вала | -- |
59 | 0,5 | bn/gy | 435 | Управление электромагнитным клапаном рециркуляции выхлопных газов | -- |
60 | 0,75 | vt/bk | 7300 | Исполнительный элемент топливного насоса высокого давления - Нижний уровень - Управление | -- |
