Aveo_Sonic

Замена подающей трубки/шланга усилителя рулевого механизма -- Бензиновый двигатель

1. Поместить поддоны под автомобиль.
2. Слить максимально возможное количество жидкости из бачка системы рулевого управления с сервоусилителем.
3. Снимите узел очистителя воздуха. См. Воздушный фильтр в сборе Замена .

Осторожно: См. Предупреждение об отсоединении шланга сервоусилителя рулевого управления во введении.

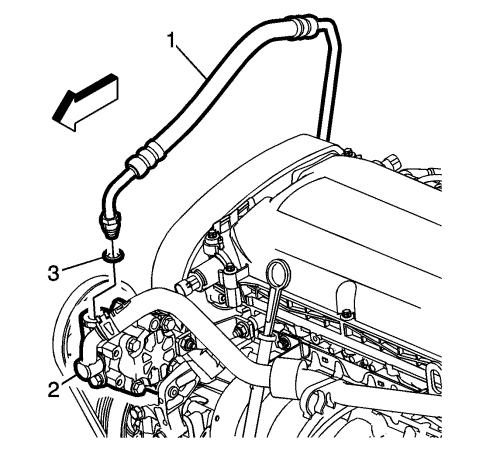

4. Отсоедините впускной шланг механизма рулевого управления с усилителем (1) от насоса рулевого управления с усилителем (2).
5. Снять кольцевое уплотнение подающего шланга механизма рулевого управления с усилителем (3).

Выбросить уплотнение.

6. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
7. Снять впускной воздуховод воздушного фильтра. См. Впускной воздуховод воздушного фильтра Замена .

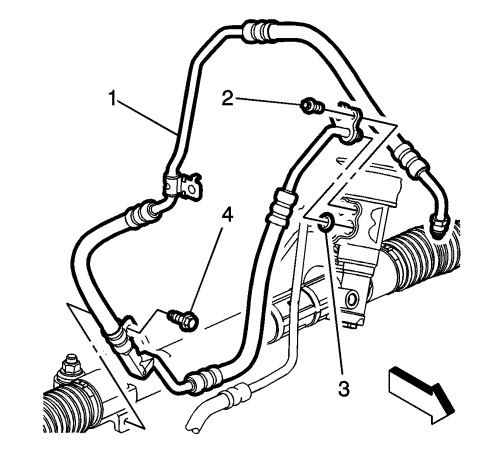

8. Снять болт (2) и отсоединить впускной шланг рулевого механизма с усилителем (1) от крепления двигателя.



9. На автомобилях с левосторонним рулевым управлением снять болт (4) и отсоединить впускной шланг (1) рулевого механизма с усилителем от кронштейна рулевого механизма.

На автомобилях с правосторонним рулевым управлением снять 2 болта и отсоединить впускной шланг рулевого механизма с усилителем от 2 кронштейнов рулевого механизма.

10. Снять фиксатор (2) кронштейна впускного шланга рулевого механизма с усилителем и отсоединить впускной шланг рулевого механизма с усилителем от рулевого механизма.
11. Снять кольцевое уплотнение подающего шланга механизма рулевого управления (3).

Выбросить уплотнение.

12. Снимите впускной шланг рулевого механизма с автомобиля.

Осторожно: См. Предостережение о необходимости прокладки шлангов без перегибов и пережатий во введении.




1. Установить впускной шланг (1) рулевого механизма в автомобиль.
2. Установить НОВОЕ кольцевое уплотнение подающего шланга механизма рулевого управления с усилителем (3).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Подсоединить впускной шланг (1) рулевого механизма с усилителем к рулевому механизму. Установите фиксатор (2) кронштейна впускного шланга рулевого механизма с усилителем и затяните его до момента затяжки 11 Н·м (97 фунт дюймов).
4. На автомобиле с левосторонним управлением установить болт (4) кронштейна впускного шланга рулевого механизма с усилителем на кронштейн рулевого механизма и затянуть с моментом 22 Н·м (16 фут фунтов).

На автомобиле с правосторонним управлением установить 2 болта кронштейна впускного шланга рулевого механизма с усилителем на 2 кронштейна рулевого механизма и затянуть с моментом 22 Н·м (16 фут фунтов).




5. Подсоединить впускной шланг (1) рулевого механизма с усилителем к креплению двигателя. Установите болт (2) впускного шланга рулевого механизма с усилителем и затяните его до момента затяжки 22 Н·м (16 фунт футов).
6. Установить впускной воздуховод воздушного фильтра. См. Впускной воздуховод воздушного фильтра Замена .
7. Опустить автомобиль.



8. Установить НОВОЕ кольцевое уплотнение подающего шланга механизма рулевого управления с усилителем (3).
9. Подсоединить впускной шланг (1) рулевого механизма с усилителем на насос рулевого управления с усилителем (2) и затянуть фитинг с моментом 34 Н·м (25 фунт футов).
10. Установите воздушный фильтр в сборе. См. Воздушный фильтр в сборе Замена .
11. Заполнить и опорожнить систему рулевого управления с сервоусилителем. См. Удаление воздуха из системы рулевого управления с сервоусилителем .
12. Очистить пролившуюся жидкость усилителя рулевого механизма с компонентов автомобиля.
13. Снять сливные поддоны.
