Регулировка стояночного тормоза

Примечание: Регулировочная гайка троса стояночного тормоза снабжена нейлоновым стопором. При затягивании и ослаблении регулировочной гайки ИСПОЛЬЗОВАТЬ ТОЛЬКО РУЧНОЙ ИНСТРУМЕНТ.

1. Применить и полностью отпустить стояночный тормоз несколько раз. Убедиться в том, что рычаг стояночного тормоза полностью отпущен.
2. Включить зажигание. Убедиться в том, что предупредительная лампа BRAKE («Тормоз») не светится.
3. Если предупредительная лампа BRAKE («Тормоз») светится, проверить следующее:

•	Рычаг стояночного тормоза находится в полностью отпущенном положении на ограничителе.

•	Отсутствует слабина тросов стояночного тормозного механизма.

4. Если индикаторная лампа BRAKE («Тормоз») продолжает светиться в отсутствие других видимых причин, см. раздел Признаки неисправности - гидравлические тормоза .
5. Выключить зажигание.
6. Снять переднюю напольную консоль. См. Замена передней консоли пола .

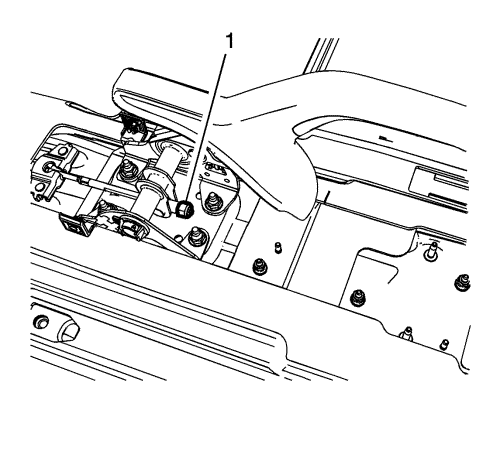

7. Опустив рычаг стояночного тормоза, ослабить регулировочную гайку (1), и полностью ослабить натяжение на переднем тросу.
8. Поднять и подпереть автомобиль. Поднять автомобиль, чтобы обеспечить демонтаж заднего колеса и регулировку заднего тормоза. См. Подъем и пользование домкратом на автомобиле .
9. Снять заднее колесо и шину. См. Демонтаж и установка шины и диска .
10. Отрегулировать задний барабанный тормозной механизм. См. Регулировка барабанного тормозного механизма .
11. Поворачивая барабаны после регулировки убедиться, что отсутствует заедание тормозных колодок. Если существует заедание, отцентровать колодки и выполнить регулировку колодок опять.
12. Закрутить 2 колесные гайки на шпильки колеса и плотно затянуть их руками, чтобы закрепить тормозные барабаны.
13. Полностью опустить рычаг стояночного тормоза.
14. Затянуть регулировочную гайку троса стояночного тормоза (1) до тех пор, пока резьбовая часть переднего троса стояночного тормоза не выступит за регулировочную гайку приблизительно на 27 мм (1,06 дюйма).
15. Затянуть стояночный тормоз.
16. Попробуйте повернуть задние тормозные барабаны. Не должно происходить вращения ни вперед, ни назад.
17. Полностью опустить рычаг стояночного тормоза.
18. Убедиться, что стояночный тормоз отпущен, повернув задние тормозные барабаны. Барабаны должны свободно вращаться без признаков заедания тормозных колодок.
19. Если барабаны вращаются не свободно, повторить процедуру регулировки троса стояночного тормоза.
20. Поднять рычаг стояночного тормоза на 3 щелчка и попробовать повернуть задние тормозные барабаны.

•	Один из тормозных барабанов не должен вращаться ни взад ни вперед.

•	Другой барабан не должен вращаться ни взад ни вперед, либо для его поворота требуется значительное усилие.

21. Поднять рычаг стояночного тормоза еще на один щелчок и попробовать повернуть задние тормозные барабаны.
22. Убедиться, что ни правый, ни левый тормозной барабан не проворачиваются.
23. Открутить колесные гайки, удерживающие тормозные барабаны.
24. Установить задние колесные диски в сборе с шинами. См. Демонтаж и установка шины и диска .
25. Опустить автомобиль.
26. Установить переднюю напольную консоль. См. Замена передней консоли пола .
27. Отпустить рычаг стояночного тормоза.
