Aveo_Sonic

Замена клапана модулятора давления в тормозной системе

Предупреждение. См. Предупреждение: тормозная жидкость способна вызвать раздражение во введении.

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования во введении.

Осторожно: Перед подключением разъема жгута проводов к электронному блоку управления тормозной системой/электронному блоку управления торможением и тягой, а также перед отключением от него разъема следует выключить зажигание. Несоблюдение этого правила может привести к выходу из строя электронного блока управления тормозной системой/электронного блока управления торможением и тягой.

1. Установить переключатель зажигания в положение "Откл.".
2. Снимите аккумулятор. См. Аккумуляторная батарея Замена .

Примечание: Во избежание загрязнения разобранных узлов системы abs область вокруг электронного блока управления тормозной системой (ebcm) и клапаном модулятора тормозного давления (bpmv) в сборе должна быть чистой.

3. Очистить область вокруг EBCM/BPMV от всех загрязнений.
4. Отсоединить электрический разъём EBCM.

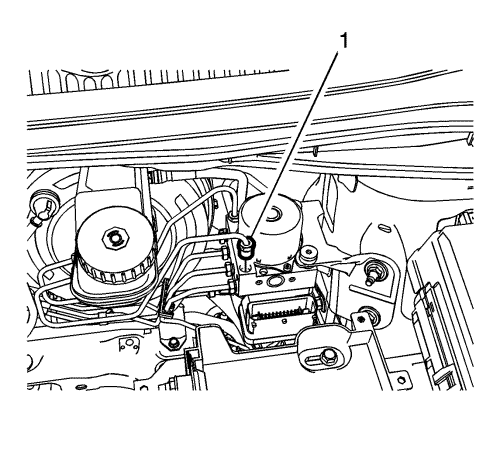

5. Отсоединить фитинг вторичного тормозного трубопровода главного цилиндра (1) от клапана BPMV.
6. Заткнуть фитинг тормозной трубки и заглушить впускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.

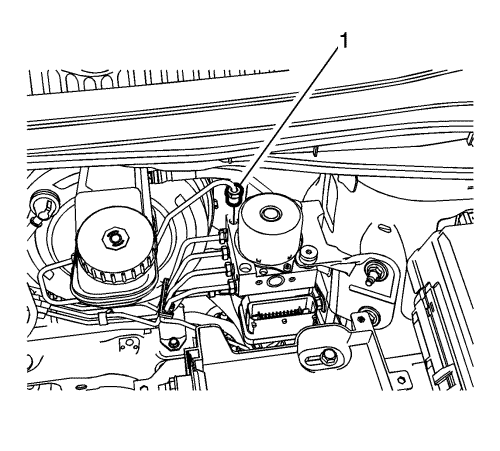

7. Отсоединить фитинг тормозного трубопровода основного контура главного тормозного цилиндра (1) от клапана модулятора тормозного давления.
8. Заткнуть фитинг тормозной трубки и заглушить впускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.



9. Нанести маркировочные отметки на фитинги выпускного тормозного трубопровода BPMV (1) и отсоединить фитинги.
10. Закрыть фитинги тормозной трубки и заглушить выпускные отверстия клапана BPMV во избежание потери тормозной жидкости и загрязнения.

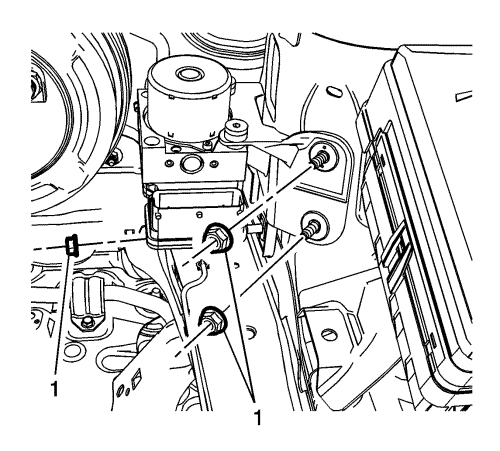

11. Открутить гайки EBCM/BPMV и кронштейна в сборе (1).
12. Снять EBCM/BPMV и кронштейн в сборе с автомобиля.



13. Открутить болты BPMV (1).
14. Снять кронштейн BPMV.
15. При установке нового клапана модулятора тормозного давления, снять блок управления тормозами. Смотри Замена электронного контроллера тормозной системы .

1. При установке нового клапана модулятора тормозного давления, установить блок управления тормозами. Смотри Замена электронного контроллера тормозной системы .
2. Установить кронштейн BPMV на BPMV.

Осторожно: См. Предупреждение о крепежных деталях во введении.




3. Закрутить болты BPMV (1) и затянуть их с моментом 11 Н·м (97 фунт-дюймов).



4. Установить EBCM/BPMV и кронштейн в сборе на автомобиль.
5. Закрутить гайки EBCM/BPMV и кронштейна в сборе (1) и затянуть их до 17 Н·м (12 фунт-футов).




Примечание: Присоединить тормозные трубопроводы на исходные места, отмеченные при демонтаже.

6. Присоединить фитинги выпускного тормозного трубопровода BPMV (1) к выпускным отверстиям BPMV.
7. Присоединить фитинги тормозной трубки и затянуть с моментом 18 Н·м (13 фунт-футов).



8. Подсоединить фитинг первичного тормозного трубопровода главного цилиндра (1) к BPMV и затянуть с моментом 18 Н·м (13 фунт фут).



9. Подсоединить фитинг вторичного тормозного трубопровода главного цилиндра (1) к BPMV и затянуть с моментом 18 Н·м (13 фунт-футов).
10. Подсоединить электрический разъем к EBCM.
11. Установить аккумуляторную батарею. См. Аккумуляторная батарея Замена .
12. Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы : Давление → Механическая .
13. Выполните Проверка диагностической системы - Автомобиль .
14. Проверьте нагрузку на тормозную педаль при выполнении диагностики системы. Если педаль западает, это означает, что во вторичном гидравлическом контуре модулятора есть воздух, который может попадать в основной контур. Если педаль тормоза кажется «ватной», удалить воздух из антиблокировочной тормозной системы. См. Автоматическое удаление воздуха из ABS .
