Замена стартера - ldd

Процедура демонтажа
  1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
  2. Снять защитный экран подрамника передней подвески. См. Замена защитного экрана трансмиссии и рамы передней подвески .
  3. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

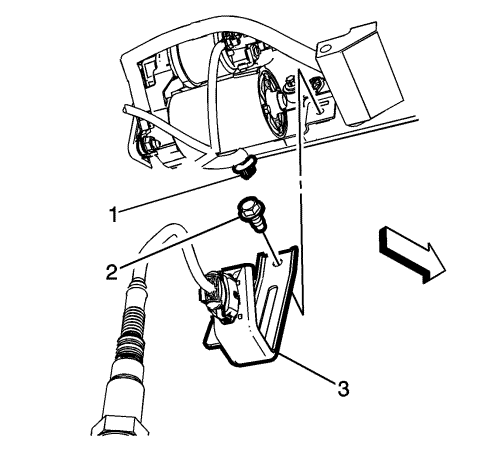

    4. 2511826
  4. Снимите фиксатор (1) жгута проводов двигателя с кронштейна (3) подогреваемого датчика кислорода.
  5. Выкрутите болт (2) крепежного кронштейна.

    6. 2511824
  6. Снимите со стартера следующие детали:
    7. • Гайка отрицательного провода аккумуляторной батареи (1).
    • Клемма отрицательного провода аккумуляторной батареи (2)
    • Гайка положительного провода аккумуляторной батареи (3).
    • Клемма положительного провода аккумуляторной батареи (4)
    • Гайка жгута проводов двигателя (5).
    • Клемма жгута проводов двигателя (6).

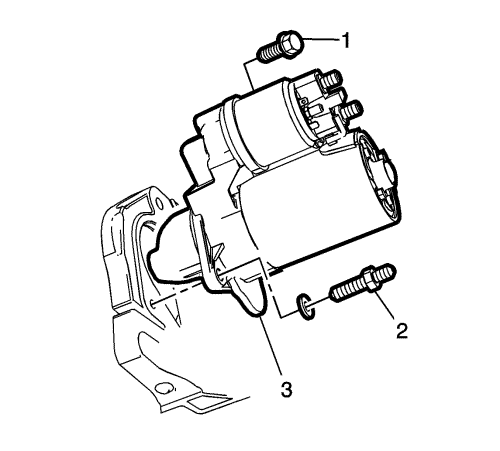

    2511823
  7. Выкрутите болт (1) крепления стартера.
  8. Выкрутите шпильку/гайку (2) крепления стартера.
  9. Снять стартер (3).

Процедура установки

    Осторожно: См. Предупреждение о крепежных деталях во введении.


    2511823
  1. Установите стартер (3) на место и затяните болт (1) крепления стартера и шпильку/гайку (2) моментом 25 Н·м (18 фунто-футов).

    2. 2511824
  2. Установите на стартер следующие детали:
    3. • Клемма отрицательного провода аккумуляторной батареи (2)
    • Гайка (1) отрицательного провода аккумуляторной батареи. Затяните гайку моментом 12,5 Н·м (111 фунто-дюймов).
    • Клемма положительного провода аккумуляторной батареи (4)
    • Гайка (3) положительного провода аккумуляторной батареи. Затяните гайку моментом 12,5 Н·м (111 фунто-дюймов).
    • Клемма жгута проводов двигателя (6).
    • Гайка (5) жгута проводов двигателя. Затяните гайку моментом 12,5 Н·м (111 фунто-дюймов).

    2511826
  3. Установите кронштейн (3) подогреваемого датчика кислорода на блок цилиндров и затяните болт (2) моментом 25 Н·м (18 фунто-футов).
  4. Установите фиксатор (1) жгута проводов двигателя на кронштейн.
  5. Установить защитный экран подрамника передней подвески. См. Замена защитного экрана трансмиссии и рамы передней подвески .
  6. Присоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
