Впускной коллектор Замена
Специальный инструмент ch-807 Заглушки
Эквивалентные местные инструменты см. Специальный инструмент .
Процедура демонтажа
Отсоедините отрицательной провод аккумулятора. См.
Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF → LCU,LDE .
Разгрузите давление топливной системы. См. Понижение давления топлива .
Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
Снимите защитный экран трансмиссии и подрамника передней подвески. См. Замена защитного экрана трансмиссии и рамы передней подвески .

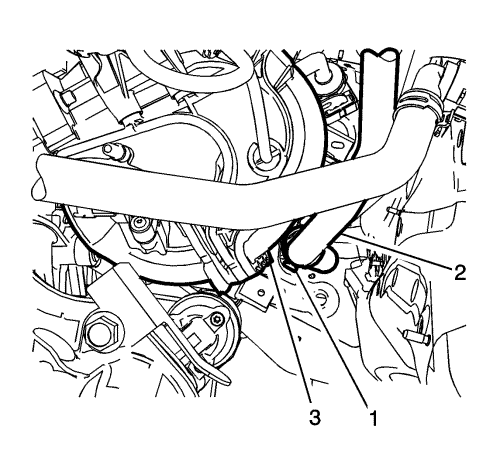

Просуньте руку под впускной коллектор (3) и высвободите отводящий шланг (2) отопителя из хомута (1).
Уберите отводящий шланг в сторону.

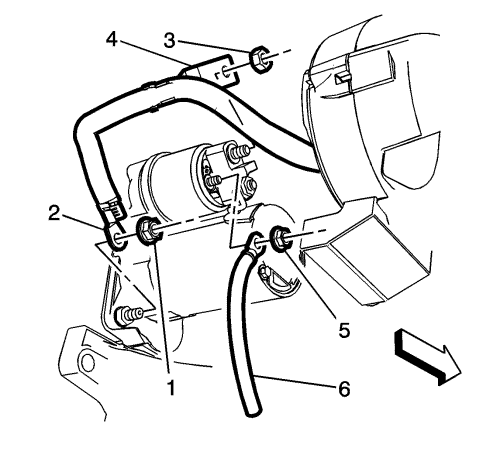

Отсоединить клемму жгута проводов двигателя (6) и открутить гайку крепления клеммы жгута проводов (5) от стартера.
Отсоединить разъем жгута проводов модуля управления двигателем от генератора.
Отсоединить разъем жгута проводов модуля управления двигателем от кислородного датчика 2.
Отсоединить разъем жгута проводов модуля управления двигателем от датчика положения коленвала.
Отсоединить разъем жгута проводов модуля управления двигателем от датчика детонации.
Опустить автомобиль.
Отсоедините подающий топливопровод (1). См. Обслуживание пластмассового быстросъемного разъема .
Смонтировать подающий топливопровод и установить на него заглушку CH-807 .

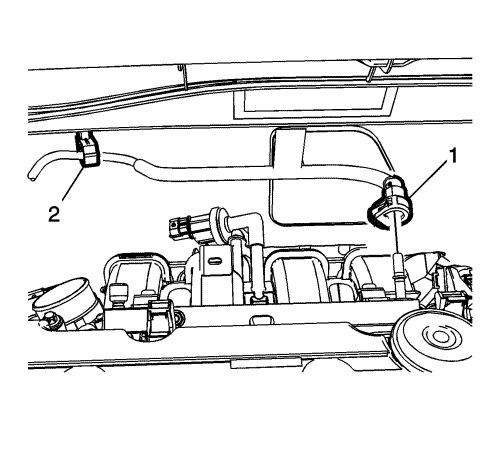

Отсоедините трубку системы улавливания паров топлива (1). См. Обслуживание пластмассового быстросъемного разъема .
Отсоединить трубопроврод вакуумного усилителя тормозов (1). См. Обслуживание пластмассового быстросъемного разъема .
Отсоединить разъема жгута проводов модуля управления двигателем от впускного коллектора.
Разжать зажимы крепления жгута проводов электрической проводки при необходимости.
Снять корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе .
Снять элекромагнитный клапан регулировки впускного коллектора. См. Замена соленоида привода клапана изменения геометрии впускного коллектора
Снять крышку распредвала См. Крышка распределительного вала Замена .

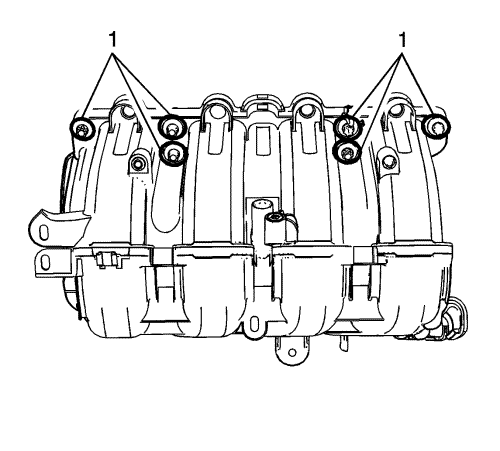

Выкрутите болты (1) впускного коллектора и снимите впускной коллектор.
Отсоединить требуемые электрические разъемы.
О разборке впускного коллектора см.
Разборка впускного коллектора : LDC, LDD, LWD, L2I, L2N .
Порядок очистки и осмотра впускного коллектора смотри в
Очистка и осмотр впускного коллектора : LDC, LDD, LWD, L2I, L2N .
Переоборудуйте компоненты при необходимости.
Процедура установки
Выполнить сборку впускного коллектора. См.
Впускной коллектор, монтаж : LDC, LDD, LWD, L2I, L2N .
Прежде чем устанавливать новую прокладку, убедиться в том, что поверхность впускного коллектора чистая.
Установить прокладку (1) коллектора.
Осторожно: Предупреждение о крепежных деталях
Установите впускной коллектор и вкрутите болты (1).
Затянуть
Установить крышку распредвала. См. Крышка распределительного вала Замена
Установить электромагнитный клапан регулировки впускного коллектора. См. Замена соленоида привода клапана изменения геометрии впускного коллектора
Установить корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе .
Подсоединить трубопровод вакуумного усилителя тормозов (1). См. Обслуживание пластмассового быстросъемного разъема
Подсоединить разъема жгута проводов модуля управления двигателем к впускному коллектору.
Закрыть фиксаторы жгута электропроводки при необходимости.
Подключите трубку системы улавливания паров топлива (1). См. Обслуживание пластмассового быстросъемного разъема
Снять заглушку CH-807 .
Подсоедините трубку подачи топлива (1). См. Обслуживание пластмассового быстросъемного разъема
Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле
Установить клемму жгута двигателя (6) и гайку клеммы жгута двигателя (5) на стартер и затянуть гайку крепления клеммы жгута двигателя с усилием 12,5 Нм (111 фунтов на дюйм)
Подсоединить разъем жгута проводов модуля управления двигателем к генератору.
Подсоединить разъем жгута проводов модуля управления двигателем к кислородному датчику 2.
Подсоединить разъем жгута проводов модуля управления двигателем к датчику положения коленвала.
Подсоединить разъем жгута проводов модуля управления двигателем к датчику детонации.
Просуньте руку под впускной коллектор (3) и установите отводящий шланг (2) отопителя в хомут (1).
Установить защитный экран трансмиссии и подрамника передней подвески. См. Замена защитного экрана трансмиссии и рамы передней подвески
Опустить автомобиль
Установите отводящий воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
Присоедините отрицательной провод аккумулятора. См.
Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF → LCU,LDE .
