Замена модуля топливного насоса в узле топливного бака - Пластиковый бак

Специальный инструмент

ch 47717 Ключ для установки стопорного кольца

Эквивалентные местные инструменты см. Специальный инструмент .

1. Разгрузите давление топливной системы. См. Понижение давления топлива
2. Снимите топливный бак. См. Замена топливного бака : Пластиковый бак  → Стальной бак .

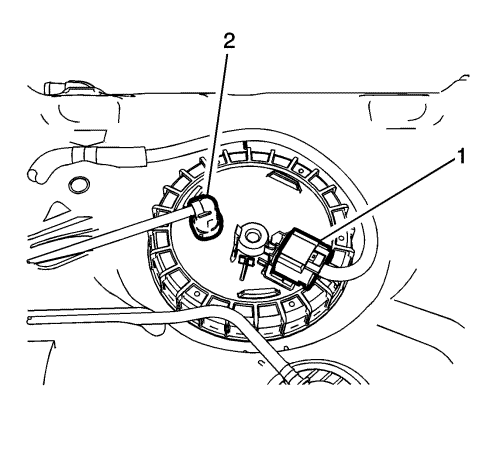

3. Отсоединить электрический разъём (1).
4. Отсоедините подающий топливопровод (2). См. Обслуживание пластмассового быстросъемного разъема .

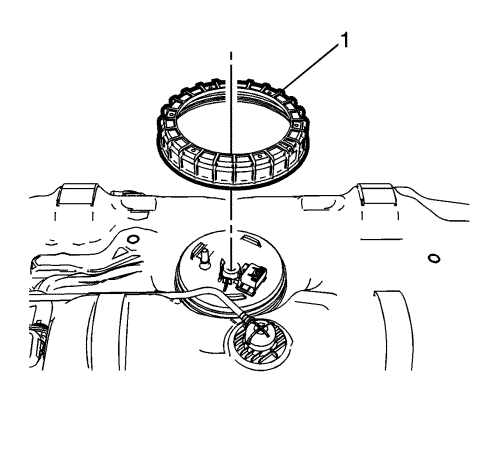

5. С помощью ключа ch 47717 снимите стопорное кольцо (1), повернув его против часовой стрелки.



6. Снимите модуль топливного насоса (1) и уплотнительное кольцо (2).

1. Установите НОВОЕ уплотнительное кольцо (2) и модуль топливного насоса (1).

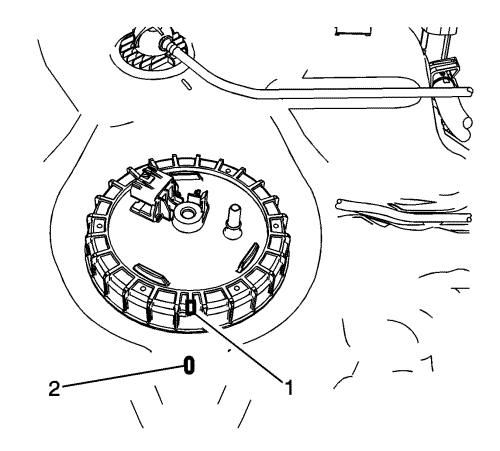

2. Сопоставить выступающий край (1) на стопорном кольце с отметкой (2) на топливном баке.
3. Надавить на модуль топливного насоса, наворачивая стопорное кольцо на топливный бак



4. С помощью ключа ch 47717 затяните стопорное кольцо (1), повернув его по часовой стрелке.

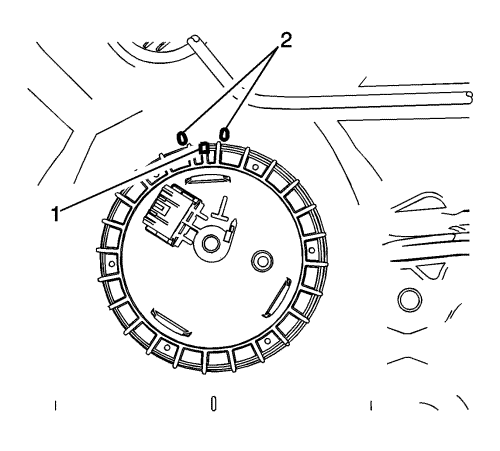

5. После окончания вращения стопорного кольца проверьте выравнивание выступа на кольце (1) с отметками (2) на топливном баке. Поворачивать стопорное кольцо до тех пор, пока выступающий край (1) не установиться между отметок (2).



6. Присоедините электрический разъём (1).
7. Подсоедините подающий топливопровод (2). См. Обслуживание пластмассового быстросъемного разъема .
8. Установить топливный бак. См. Замена топливного бака : Пластиковый бак  → Стальной бак .
