Предупреждение См. Предупреждение о системе sir в разделе "Введение".

Предупреждение: Запрещается наносить толчки и удары по модулю диагностики и контроля надувных подушек безопасности (sdm). До подачи электропитания на модуль SDM следует убедиться, что он надежно прикреплен, ориентация модуля указана стрелкой, направленной к передней стороне автомобиля. Пренебрежение рекомендуемой процедурой установки может привести к срабатыванию надувной подушки безопасности, травмам или ненужным ремонтным работам.

Предварительные процедуры

1. Отключите дополнительную систему подушки безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
2. Снять удлинитель передней консоли пола. См. Замена удлинителя консоли переднего пола - левая сторона или Замена удлинителя консоли переднего пола - правая сторона .
3. Отсоединить электрический разъём.

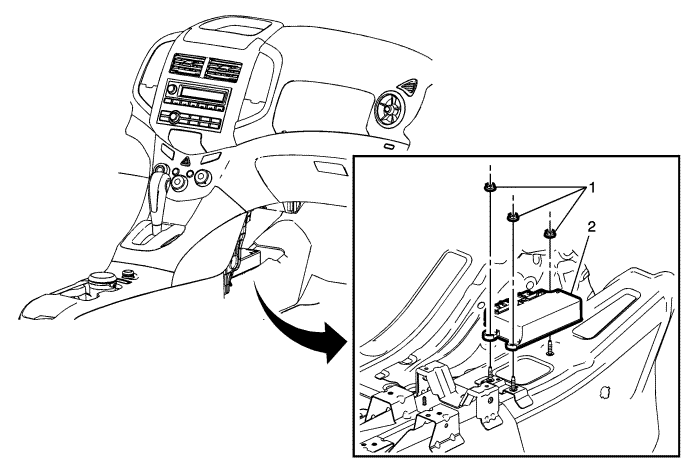

1

Крепеж модуля диагностики и контроля подушек безопасности (кол-во: 3 шт.)

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

Затянуть
10 Н·м (89 фунт дюймов)

2

Модуль считывания показаний датчиков и диагностики системы надувных подушек безопасности в сборе

Подсказка
