Aveo_Sonic

Замена модуля подушки безопасности рулевого колеса

Предупреждение См. Предупреждение о правилах обращения с модулем надувной подушки безопасности и его хранении в разделе "Введение".

Предупреждение См. Предупреждение о системе sir в разделе "Введение".




1. Деактивировать систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Поверните рулевое колесо на 180 градусов.

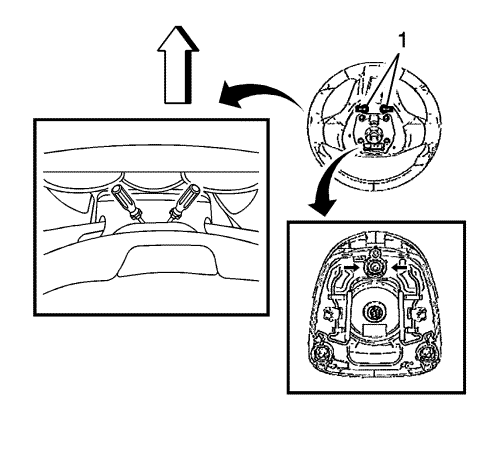

3. Используя инструмент с тупым жалом протолкните пружинный фиксатор внутрь через отверстие доступа (1), расположенное на задней части рулевого колеса, вытянув инструмент наружу.
4. Удерживая инструмент вставленным, повторите действия, чтобы открыть другие отверстия.
5. Удерживая верхний порог, вытащите модуль подушки безопасности рулевого колеса из рулевого колеса.
6. Отсоединить электрические разъёмы.
7. Снимите модуль надувной подушки безопасности рулевого колеса.

1. Соедините электрические разъемы.



2. Выровняйте элементы крепления модуля рулевого колеса по отверстиям в рулевой колонке.

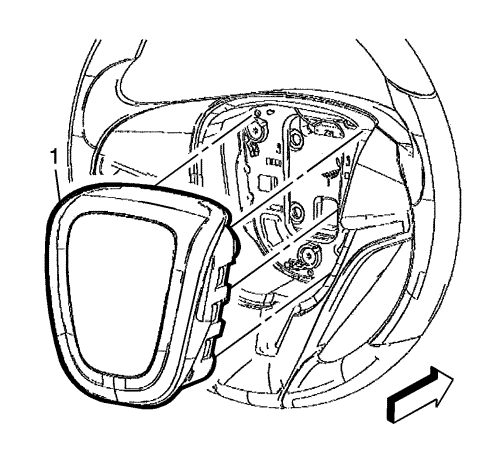

3. Вставьте модуль рулевого колеса (1) в рулевую колонку для срабатывания элементов крепления.
4. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
5. После замены модуля следует обеспечить полное срабатывание модуля, прежде чем отправлять его на утилизацию. Если модуль был заменен по гарантии, запустите и уничтожьте модуль после истечения срока хранения. См. Работа с модулем надувных подушек безопасности и его утилизация .
