Предварительные процедуры

Отсоединить минусовой провод аккумуляторной батареи. См.  Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .

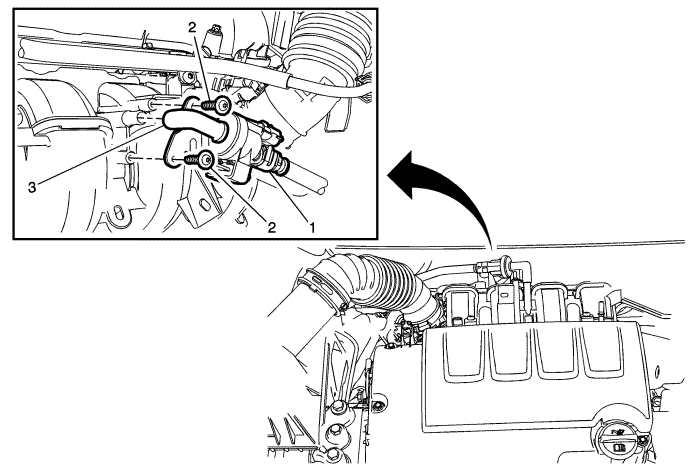

1

Трубка подвода разрежения к клапану продувки адсорбера системы улавливания паров топлива

Процедура

Отсоедините быстросъемный разъем вакуумного трубопровода от электромагнитного клапана продувки адсорбера системы улавливания паров топлива. См. Обслуживание пластмассового быстросъемного разъема .

2

Крепления кронштейна электромагнитного клапана продувки адсорбера системы улавливания паров топлива (Кол-во: 2 шт.)

Осторожно: См. Предупреждение о крепежных деталях во введении.

Затянуть
5 Н·м (44 фунт-дюймов)

3

Электромагнитный клапан продувки адсорбера системы улавливания паров топлива

Процедура

1. Отсоединить разъем электрического жгута.
2. Снимите электромагнитный клапан продувки адсорбера с кронштейна.
3. Снять резиновый шланг с впускного коллектора.
