Aveo_Sonic

Замена топливной форсунки

Специальный инструмент

ch-807 Заглушки

Эквивалентные местные инструменты см. Специальный инструмент .

1. Отсоедините отрицательный кабель от аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
2. Снимите крышку двигателя.
3. Отсоедините провод заземления от топливной рампы в сборе.
4. Подставьте подходящую емкость для сбора вытекающего топлива.

Предупреждение: Бензин и его пары очень легко воспламеняются. При наличии источника воспламенения может возникнуть пожар. Никогда не используйте открытые емкости для слива или хранения в них бензина или дизельного топлива, т.к. это может привести к пожару или взрыву. Рядом должен иметься порошковый огнетушитель (класс B).

5. Разгрузите давление топливной системы. См. Понижение давления топлива .

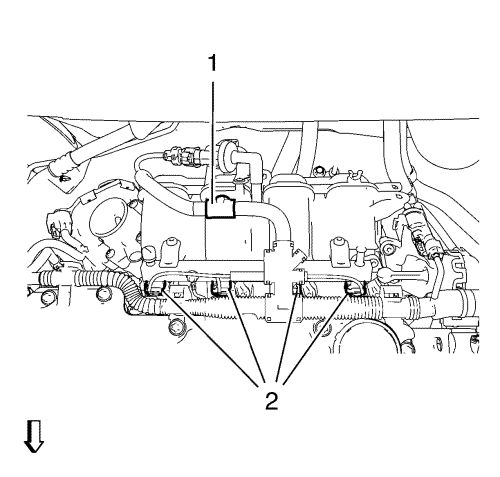

6. Отсоединить 4 разъема жгутов проводов от топливных форсунок (2).
7. Освободить жгут проводов модуля управления двигателем из фиксирующего зажима (1) и от крышки распределительного вала.

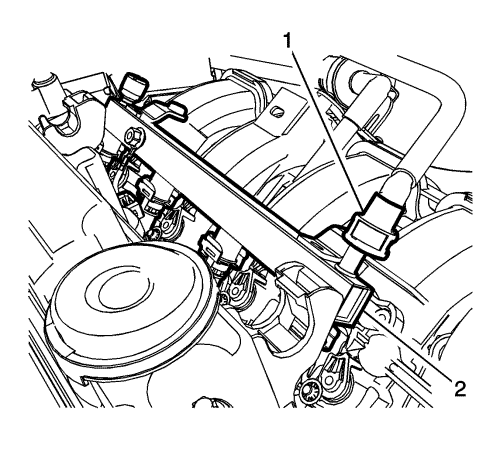

8. Отсоедините трубку подачи топлива (1) от топливной рампы в сборе (2). См. Обслуживание пластмассового быстросъемного разъема .
9. Смонтировать подающий топливопровод и установить на него заглушку ch-807.

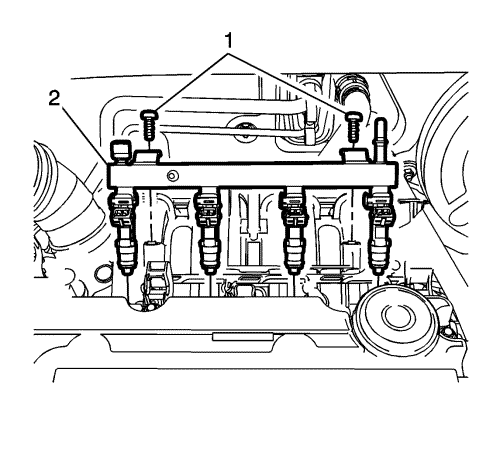

10. Выкрутите 2 крепления (1) топливной рампы в сборе.
11. Снимите топливную рампу (2) в сборе с форсунками с впускного коллектора.
12. Снимите 4 уплотнительных кольца топливных форсунок.

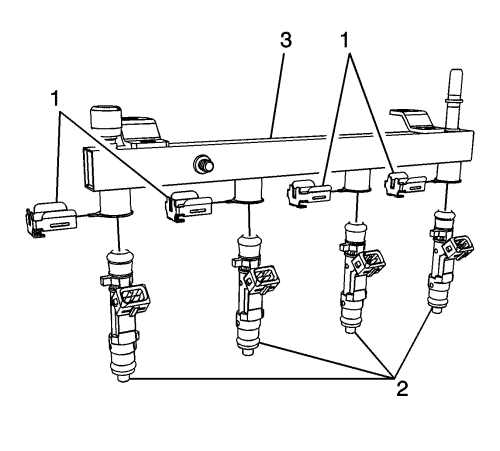

13. Снимите фиксаторы топливных форсунок (1).
14. Снимите топливные форсунки (2).

Примечание: Установите новые уплотнительные кольца топливных форсунок, нанести на уплотнительные кольца форсунок силиконовую смазку.

1. Установите топливные форсунки (2) и фиксаторы (1) на топливную рампу в сборе.



2. Установить трубу топливного распределителя (2) в сборе на впускной коллектор.

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Вкрутите 2 крепления (1)топливной рампы и затяните их моментом 7 Н·м (62 фунто-дюйм).
4. Снять заглушку ch-807.



5. Подключите трубку подачи топлива (1) к топливной рампе в сборе.



6. Подсоединить 4 разъема жгутов проводов к топливным форсункам (2).
7. Прикрепить жгут проводов модуля управления двигателем к фиксирующему зажиму (1) и к крышке распределительного вала.
8. Подключите провод заземления к топливной рампе в сборе.
9. Установите крышку двигателя.
10. Подсоединить отрицательный провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
11. После замены топливной форсунки воспользуйтесь диагностическим прибором, чтобы ускорить процесс программирования. См. Программирование и настройка блока управления двигателем : LDV, LSF  → LDE  → LDC, LDD, LWD .
