Предварительная процедура

Снять компрессор кондиционера. См. Замена компрессора кондиционирования воздуха : Дизель  → 1.2 л или 1.4 л  → 1.6 л или 1.8 л .

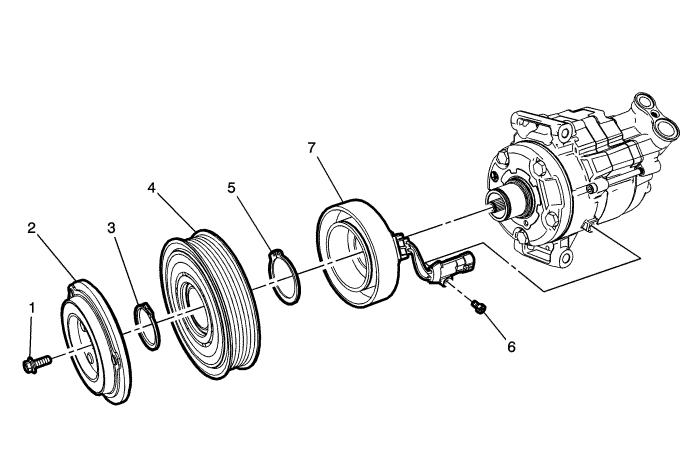

1

Болт муфты компрессора кондиционера

Осторожно: См. Предупреждение о крепежных деталях во введении.

Процедура

Используйте специальный держатель dt-48280 для удержания муфты компрессора от прокручивания во время выкручивания болта.

Затянуть
14 Н·м (124 фунто-дюйма)

Специальный инструмент

dt-48280 Держатель ведомого диска сцепления

Эквивалентные местные инструменты см. Специальный инструмент .

2

Муфта компрессора кондиционера

3

Стопорное кольцо

4

Шкив компрессора кондиционера

5

Стопорное кольцо

6

Болт змеевика компрессора кондиционера

Затянуть
4 Н·м (35 фунт-дюймов)

7

Змеевик компрессора кондиционера
