Замена датчика тока аккумуляторной батареи - без системы "Старт/стоп"

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
2. Отсоедините датчик тока аккумуляторной батареи от электрического разъема жгута проводов кузова.
3. Освободить датчик тока от поддона аккумулятора.
4. Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена .

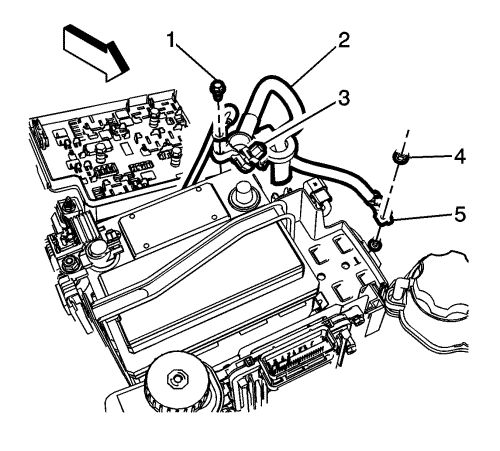

5. Скрутите гайку заземления (4) и снимите клемму (5) провода отрицательного контура аккумуляторной батареи.




Примечание: Перед снятием следует отметить положение датчика тока аккумуляторной батареи.

6. Снимите датчик тока аккумуляторной батареи (2) с отрицательного провода аккумуляторной батареи (1).

1. Установите датчик тока аккумуляторной батареи (2) на отрицательный провод аккумуляторной батареи (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Установите клемму (4) провода отрицательного контура аккумуляторной батареи и накрутите гайку заземления (5). Затяните до 22 Н·м (16 фунт-футов)
3. Установите зажим на отрицательный полюсный вывод аккумуляторной батареи и затяните гайку (3) моментом 9 Н·м (80 фунто-дюймов).
4. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
5. Закрепите датчик тока аккумуляторной батареи на полке аккумуляторной батареи.
6. Подключите датчик тока аккумуляторной батареи к электрическому разъему жгута проводов кузова.
