Примечание: Продевание приводного ремня газораспределительного механизма через кронштейн подвески двигателя допускается только с применением монтажного инструмента, который поставляется вместе с НОВЫМИ приводными ремнями газораспределительного механизма, в противном случае на этом этапе возможно повреждение зубчатого ремня вследствие его перегибания.
- Установите приводной ремень ГРМ (1).
- Направить приводной ремень газораспределительного механизма за натяжитель и надеть его на звездочку коленчатого вала.
- Надеть приводной ремень газораспределительного механизма на регуляторы исполнительных устройств регулировки положения распределительного вала впускных клапанов.

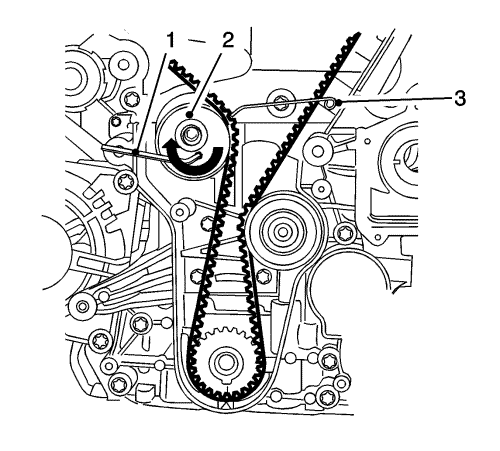

- Нажать на натяжитель (2) приводного ремня газораспределительного механизма в направлении стрелки, используя торцевой ключ (1).
- Снять фиксирующий штифт en-6333 (3).
Примечание: Натяжитель приводного ремня газораспределительного механизма автоматически перемещается в надлежащее положение.
- Проверить синхронизацию фаз газораспределения.
| | Примечание: Обращать внимание на положение меток на звездочках распределительных валов. |
| 6.1. | Провернуть коленчатый вал на 720 градусов в направлении вращения двигателя за болт на противовесе коленчатого вала. |
| | Примечание. Метка-точка (4) на регуляторе привода регулировки положения распределительного вала впускных клапанов не совмещена с канавкой левого инструмента en-6340 во время этого процесса, но должна располагаться чуть выше, как показано на рисунке. |
| 6.2. | Установите левый стопорный инструмент en-6340 (1) в регуляторы фазовращателей распределительных валов, как показано на рисунке. |
| | Примечание. Метка-точка (3) на регуляторе приводов регулировки положения распределительного вала выпускных клапанов должна быть совмещена с канавкой на правом инструменте en-6340. |
| 6.3. | Установите правый стопорный инструмент en-6340 (2) в регуляторы фазовращателей распределительных валов, как показано на рисунке. |
- Снять стопорный инструмент en-6340.
Примечание: Ведущая шестерня приводного ремня ГРМ и корпус масляного насоса должны быть установлены соосно.
- Контролировать положение противовеса коленчатого вала.

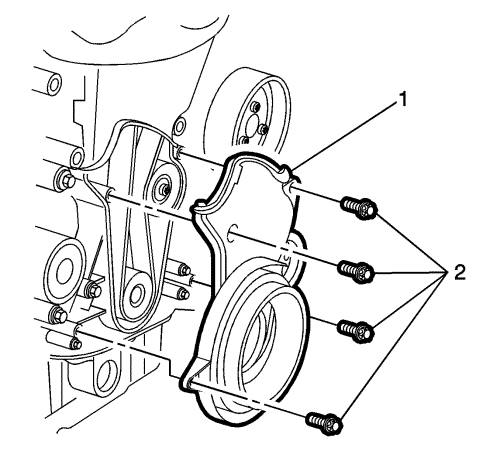

- Установить нижнюю крышку (1) приводного ремня газораспределительного механизма.
Осторожно: См. Предупреждение о крепежных деталях во введении.
- Завернуть 4 болта (2) нижней крышки приводного ремня газораспределительного механизма и затянуть их с моментом затяжки 6 Н·м (53 фунт-дюйм).

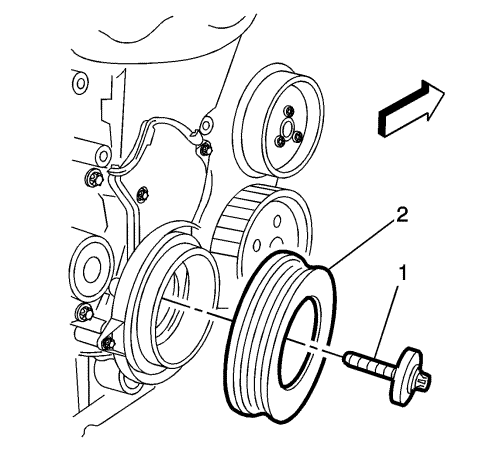

- Установить противовес коленчатого вала (2). При необходимости см. Противовес коленчатого вала Замена .
- Вкрутите болт (1) демпфера крутильных колебаний, затяните его моментом 95 Н·м (70 фунто-футов) и доверните на 30 градусов и затем еще на 15 градусов.
- Установить натяжитель приводного ремня. См. Замена натяжителя приводного ремня .
- Установите внутреннюю переднюю панель обивки арки переднего колеса. См. Замена внутренней передней панели обивки арки переднего колеса .
- Установить верхнюю переднюю крышку приводного ремня ГРМ. См. Замена верхней передней крышки ремня привода газораспределительного механизма .
- Установите воздушный фильтр в сборе. См. Воздушный фильтр в сборе Замена .
