Замена наружной панели задней боковой двери
Специальный инструмент
• bo-6392 Комплект гибочного инструмента
• bo-6396 Щипцы для сварки
Эквивалентные местные инструменты см. Специальный инструмент .
Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.
Процедура демонтажа
Предупреждение Обращение со стеклом и листовым металлом Предупреждение
Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
Отсоединить минусовой провод аккумуляторной батареи. См.
Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV,LSF → LCU,LDE .
Демонтировать заднюю боковую дверь. См. Задняя боковая дверь, замена .
Снять наружную рукоятку задней боковой двери. См.
Задняя боковая дверь, замена внешней ручки : Седан .
При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .
Обработайте шлифмашиной края наружной панели (1) задней боковой двери, чтобы отделить наружную панель двери от необорудованной двери.

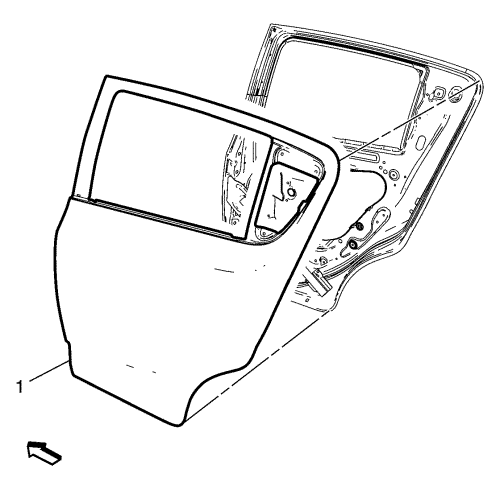

Снимите наружную панель задней боковой двери (1).
При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .
Выпрямите края необорудованной двери
Процедура установки
Выравняйте наружную панель задней боковой двери.
Проверьте подгонку наружной панели задней боковой двери.
Закрепите наружную панель задней боковой двери (1) в нужном положении.

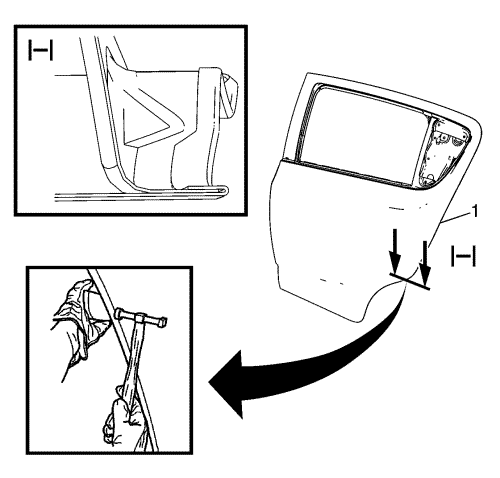

Выполните предварительную отбортовку с помощью щипцов ВО-6396 и комплекта инструментов ВО-6392 .
Постепенно доводите молотком кромки фланцев (1).
При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
Установить наружную рукоятку задней боковой двери. См.
Задняя боковая дверь, замена внешней ручки : Седан .
Установить заднюю боковую дверь. См. Задняя боковая дверь, замена .
Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
Установите на место все задействованные панели и детали.
Подсоедините минусовой провод аккумуляторной батареи. См.
Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV,LSF → LCU,LDE .
Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
